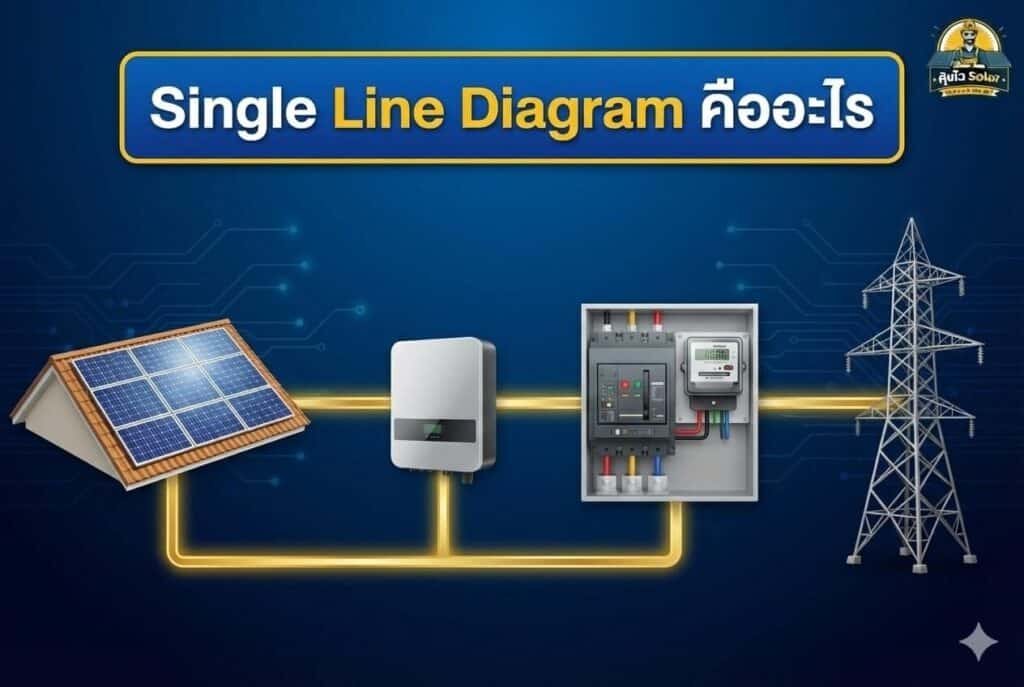

Single Line Diagram คืออะไร? ทำไมถึงสำคัญ

เวลาเราจะติดตั้งโซล่าเซลล์ หรือระบบไฟฟ้าใดๆก็ตาม หนึ่งในเอกสารสำคัญที่การไฟฟ้าเรียกหาก็คือ Single Line Diagram หรือ แผนภูมิระบบไฟฟ้า เราเรียกกันสั้นๆ ว่า SLD

Single Line Diagram แผ่นนี้ไม่ใช่แค่รูปภาพธรรมดา แต่เป็น แผนที่ของระบบไฟฟ้าทั้งหมดไม่ว่าจะเป็นในบ้านหรือโรงงาน ว่ามีอะไรบ้าง เชื่อมต่อกันยังไง และปลอดภัยแค่ไหน ลองนึกถึงแผนที่ MRT ที่เราเคยเห็นครับ เส้นเดียวลากไปตามสถานีต่างๆ เข้าใจง่าย ไม่รก แต่บอกครบว่ามีเส้นทางไหน เชื่อมตรงไหน

วันนี้ ทางทีมงาน คุ้มไว โซล่า เราจะมาเล่าให้ฟังเรื่องที่คุณควรรู้เกี่ยวกับ Single Line Diagram ถ้าหากคุณต้องการจ้างวิศวกรเขียนด้วยตนเอง ว่าทำอย่างไรถึงจะครบถ้วน ขออนุญาตผ่านฉลุย

ตัวอย่างแผนภูมิระบบไฟฟ้า Single Line Diagram

Single Line Diagram คืออะไร และทำไมถึงสำคัญ?

Single Line Diagram (SLD) หรือที่เรียกว่าแผนภูมิระบบไฟฟ้า คือแบบทางไฟฟ้าที่ใช้สัญลักษณ์มาตรฐานเพื่อแสดงการเชื่อมต่อของอุปกรณ์ต่างๆ ในระบบโซล่าเซลล์ทั้งหมด ตั้งแต่แผงโซล่าเซลล์ไปจนถึงจุดที่เชื่อมต่อกับระบบไฟฟ้าของบ้านและของการไฟฟ้าฯ

Single Line Diagram มีประโยชน์อย่างไรบ้าง?

1. เพื่อการขออนุญาต เป็นเอกสารหลักที่การไฟฟ้าฯ ใช้พิจารณาอนุมัติการเชื่อมต่อระบบโซล่าเซลล์เข้ากับโครงข่ายไฟฟ้า (Grid) เพื่อให้มั่นใจว่าระบบของคุณมีความปลอดภัยและถูกต้องตามข้อกำหนด
2. เพื่อการติดตั้ง Single Line Diagram เป็นแบบให้ทีมช่างและวิศวกรใช้ในการติดตั้งระบบได้อย่างถูกต้อง ปลอดภัย
3. เพื่อการบำรุงรักษา Single Line Diagram ช่วยให้การตรวจสอบ แก้ไข หรือบำรุงรักษาระบบทำได้ง่าย

องค์ประกอบหลักที่ควรแสดงใน Single Line Diagram ระบบโซล่าเซลล์

รายละเอียดใน Single Line Diagram ต้องสอดคล้องกับระบบที่ติดตั้งจริง คู่มืออุปกรณ์ แบบของวิศวกร และเอกสารฉบับปัจจุบันของการไฟฟ้าในพื้นที่ ไม่ควรคัดลอกรายการอุปกรณ์จากแบบตัวอย่างมาใช้ทุกโครงการ เพราะระบบ On-Grid, Hybrid, Micro Inverter จำนวน String และจุดเชื่อมต่ออาจต่างกัน

1. แผงโซล่าเซลล์ (Photovoltaic Panels – PV)

ใน Single Line Diagram ต้องระบุข้อมูลสำคัญของแผงโซล่าเซลล์ให้ชัดเจน ได้แก่

1. จำนวนแผง: บอกว่าในระบบใช้แผงทั้งหมดกี่แผง
2. ยี่ห้อและรุ่น: ระบุชื่อและโมเดลของแผงที่ใช้
3. กำลังการผลิต (Watt): บอกกำลังวัตต์ต่อแผง และกำลังการผลิตติดตั้งรวมของทั้งระบบ (kWp)

ซึ่งข้อมูลทั้งหมดเราสามารถใช้ Spec data sheet ของแผงโซล่าเซลล์ที่เราติดตั้งเพื่อยื่นประกอบได้

2. อินเวอร์เตอร์ (Inverter)

อินเวอร์เตอร์คือหัวใจของระบบที่แปลงไฟกระแสตรง (DC) จากแผงโซล่าเซลล์เป็นไฟกระแสสลับ (AC) เพื่อใช้ในบ้าน ใน Single Line Diagram ต้องระบุ

1. ชนิดของอินเวอร์เตอร์: On-Grid, Off-Grid หรือ Hybrid
2. ยี่ห้อและรุ่น: ต้องเป็นรุ่นที่ผ่านการรับรองและอยู่ใน Inverter List ของการไฟฟ้าฯ ตรวจสอบได้ที่นี่: https://www.mea.or.th/other-services/electricity-producers/product-registration/iiMBnd5kE
3. กำลังการผลิต (kW): ขนาดกำลังของอินเวอร์เตอร์ที่ใช้งาน

3. อุปกรณ์และระบบป้องกัน (Protection Devices)

ส่วนนี้สำคัญอย่างยิ่งต่อความปลอดภัยของระบบทั้งหมด และเป็นส่วนที่การไฟฟ้าฯ ตรวจสอบอย่างละเอียดด้วย ประกอบด้วย 2 ส่วนหลัก

3.1 ฝั่งไฟฟ้ากระแสตรง (DC Protection) ควรพิจารณาและแสดงตามแบบ

• DC Isolator, Switch หรือ Breaker: ระบุชนิด หน้าที่ พิกัดแรงดัน กระแส จำนวน Pole และตำแหน่งให้ชัด เพราะอุปกรณ์ตัดแยกไม่จำเป็นต้องทำหน้าที่ป้องกันกระแสเกินเหมือนกันทุกตัว
• DC Surge Protective Device (SPD): แสดงรุ่น Type, Ucpv, Up, In/Imax และการเชื่อมต่อสายดินตามที่แบบกำหนด SPD ช่วยจำกัดแรงดันเกินชั่วขณะ แต่ไม่ใช่ระบบป้องกันฟ้าผ่าทั้งหมด อ่านต่อที่ SPD และ Surge Protection สำหรับโซลาร์
• String Fuse และตู้คอมบายเนอร์: แสดงเมื่อการออกแบบหลาย String และการป้องกันกระแสย้อนกำหนดว่าจำเป็น บางระบบต่อแต่ละ String เข้าอินเวอร์เตอร์โดยตรงและไม่ต้องมีตู้รวมสายแยก อ่านต่อที่ ตู้คอมบายเนอร์คืออะไร

3.2 ฝั่งไฟฟ้ากระแสสลับ (AC Protection) ควรพิจารณาและแสดงตามระบบ

• AC Breaker: ระบุชนิด พิกัดกระแส แรงดัน จำนวน Pole และ Breaking Capacity ให้สัมพันธ์กับกระแสออกของอินเวอร์เตอร์ สาย และระดับกระแสลัดวงจร ณ จุดติดตั้ง
• RCD/RCBO: เลือก Type และพิกัดตามคู่มืออินเวอร์เตอร์ รูปแบบการต่อลงดิน และข้อกำหนดของโครงการ ไม่ควรเลือกจากค่ากระแสรั่วเพียงตัวเดียว
• AC SPD: แสดง Type, Uc, Up, In/Imax ตำแหน่ง และการประสานกับสายดินตามการประเมินของระบบ ไม่ใช้ DC SPD แทนแม้หน้าตาคล้ายกัน

MCB กับ MCCB ต้องแสดงอะไรใน SLD

MCB มักใช้กับวงจรย่อยและพิกัดที่ไม่สูงมาก ส่วน MCCB รองรับช่วงพิกัดและความสามารถตัดกระแสลัดวงจรที่กว้างกว่า บางรุ่นปรับค่าป้องกันได้ แต่ชื่ออุปกรณ์อย่างเดียวไม่พอ ใน SLD ต้องระบุพิกัดแรงดัน กระแส จำนวน Pole, Breaking Capacity, Trip Setting ที่เกี่ยวข้อง และแยกอุปกรณ์ฝั่ง AC/DC ให้ถูกต้อง ห้ามเจ้าของบ้านเลือกพิกัดหรือเปลี่ยนเบรกเกอร์เอง เพราะต้องประสานกับขนาดสาย กระแสลัดวงจร และอุปกรณ์ต้นทาง–ปลายทางทั้งระบบ อ่านรายละเอียดเรื่องความแตกต่างของ MCB, MCCB, RCCB และ RCBO Type B ในระบบโซลาร์เซลล์ ก่อนตรวจใบเสนอราคา

4. อุปกรณ์ป้องกันไฟไหลย้อน (Export Limiting Device)

สำหรับระบบโซล่าเซลล์แบบ On-Grid ที่ขออนุญาตแบบผลิตเพื่อใช้เอง จำเป็นต้องมีอุปกรณ์นี้เพื่อป้องกันไม่ให้กระแสไฟฟ้าจากโซล่าเซลล์ไหลย้อนกลับเข้าไปในระบบของการไฟฟ้าฯ ซึ่งในแบบฟอร์มเรียกว่า ระบบป้องกันการจ่ายกระแสไหลย้อน  ใน Single Line Diagram จะต้องแสดงอุปกรณ์นี้พร้อมกับ CT (Current Transformer) ที่ใช้คล้องสายไฟเพื่อวัดกระแสด้วย

5. จุดเชื่อมต่อระบบไฟฟ้า (Point of Connection – POC)

ต้องแสดงให้เห็นอย่างชัดเจนว่าระบบโซล่าเซลล์เชื่อมต่อเข้ากับตู้ไฟ (Consumer Unit หรือ Main Distribution Board – MDB) ของบ้านที่จุดไหน

6. ระบบสายดิน (Grounding System)

ควรแสดงการเชื่อมต่อ Protective Earth และ Bonding ของโครงสร้างแผง อินเวอร์เตอร์ ตู้ และ SPD ตามระบบจริง พร้อมตำแหน่งหลักดินหรือจุดเชื่อมต่อที่เกี่ยวข้อง การมีเส้นสายดินในแบบอย่างเดียวยังไม่ยืนยันผล ต้องตรวจขนาดสาย จุดต่อ และผลวัดตามขอบเขต Commissioning ด้วย

7. รายละเอียดสายไฟฟ้าและท่อร้อยสาย

ในแบบควรระบุชนิด ขนาด และจำนวนตัวนำทั้งฝั่ง DC/AC รวมถึงท่อหรือรางที่ใช้ โดยคำนวณจากกระแส แรงดันตก ระยะ อุณหภูมิ และการรวมกลุ่มสาย ไม่ควรใช้สูตรขนาดเดียวกับทุกบ้าน อ่านหลักตรวจสาย PV และหัวต่อได้ที่ สายไฟโซล่าเซลล์และ MC4

8. ข้อมูลโครงการและวิศวกร

ส่วนสุดท้ายแต่ขาดไม่ได้ คือข้อมูลสำคัญในตาราง Title Block ซึ่งประกอบด้วย

1. ชื่อโครงการและสถานที่ติดตั้ง
2. ชื่อ-สกุล และลายเซ็นของเจ้าของบ้าน/ผู้ใช้ไฟฟ้า
3. ชื่อ-สกุล, เลขที่ใบอนุญาตประกอบวิชาชีพวิศวกรรมควบคุม (กว.) และลายเซ็นของวิศวกรผู้ออกแบบและควบคุมงาน

สรุป

สรุปแล้ว Single Line Diagram ไม่ใช่แค่ภาพวาดลายเส้น แต่เป็นเอกสารทางวิศวกรรมที่บอกเล่ารายละเอียดทั้งหมดของระบบโซล่าเซลล์ของคุณ การจัดทำ Single Line Diagram ที่ถูกต้องจะช่วยให้การขออนุญาตกับการไฟฟ้าฯ เป็นไปอย่างราบรื่น และยังเป็นหลักประกันถึงความปลอดภัยของบ้านและชีวิตของคุณในระยะยาวอีกด้วย เพราะฉะนั้นการออกแบบจึงเป็นสิ่งที่ทุกคนไม่ควรมองข้ามครับ และถ้าหากใครสนใจติดตั้งโซล่าเซลล์ อย่าลืมติดต่อทีมงานของเราได้ที่ คุ้มไว โซล่า 0661417892 ยินดีให้บริการ
