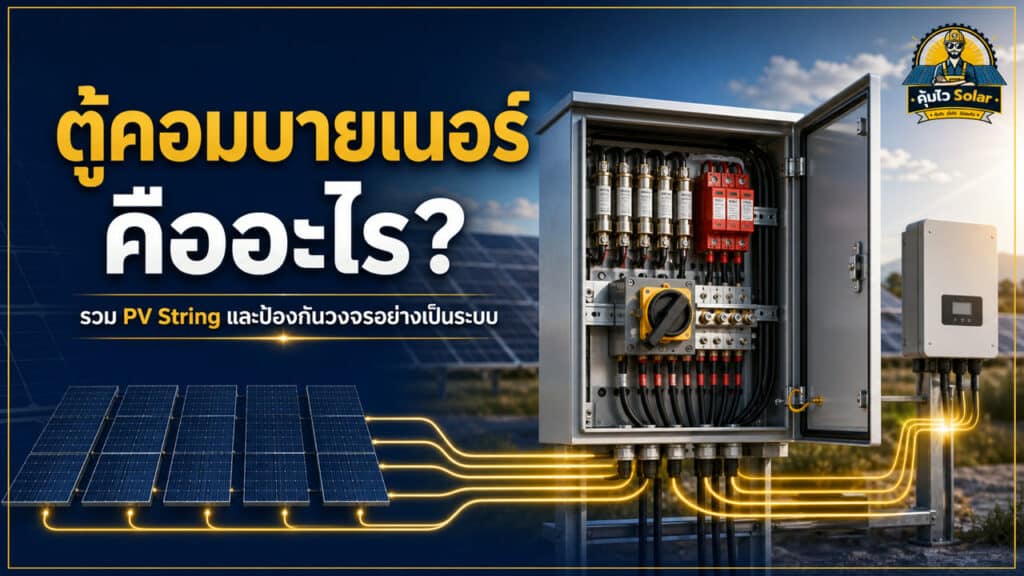

ตู้คอมบายเนอร์คืออะไร? ข้างในมีอะไร และระบบไหนต้องใช้

ตู้คอมบายเนอร์ หรือ Solar Combiner Box คือตู้ที่รับวงจรจากแผงโซลาร์เซลล์หลาย PV String แล้วรวมออกเป็นวงจรจำนวนน้อยลงก่อนเข้าอินเวอร์เตอร์ ภายในอาจมีฟิวส์ประจำ String, SPD, อุปกรณ์ตัดตอน, บัสบาร์ และระบบ Monitoring ตามแบบ หน้าที่จริงจึงไม่ใช่เพียง “กล่องรวมสาย” แต่เป็นจุดที่ต้องจัดการกระแสย้อนกลับ แรงดันเกิน การตัดแยก และสภาพแวดล้อมให้สอดคล้องกัน

อย่างไรก็ตาม ไม่ใช่ทุกระบบต้องมีตู้คอมบายเนอร์แยก บ้านขนาดเล็กบางระบบต่อแต่ละ String เข้า MPPT ของอินเวอร์เตอร์โดยตรง และอินเวอร์เตอร์อาจรวมสวิตช์หรือ SPD บางส่วนไว้แล้ว ขณะที่ระบบหลาย String หรือโครงการเชิงพาณิชย์มักได้ประโยชน์จากตู้รวมสายและการแบ่งป้องกันที่ตรวจสอบง่ายกว่า คำตอบต้องมาจาก Single Line Diagram คู่มืออินเวอร์เตอร์ และการคำนวณจริง ไม่ใช่ซื้อชุดตู้สำเร็จตามจำนวน kW

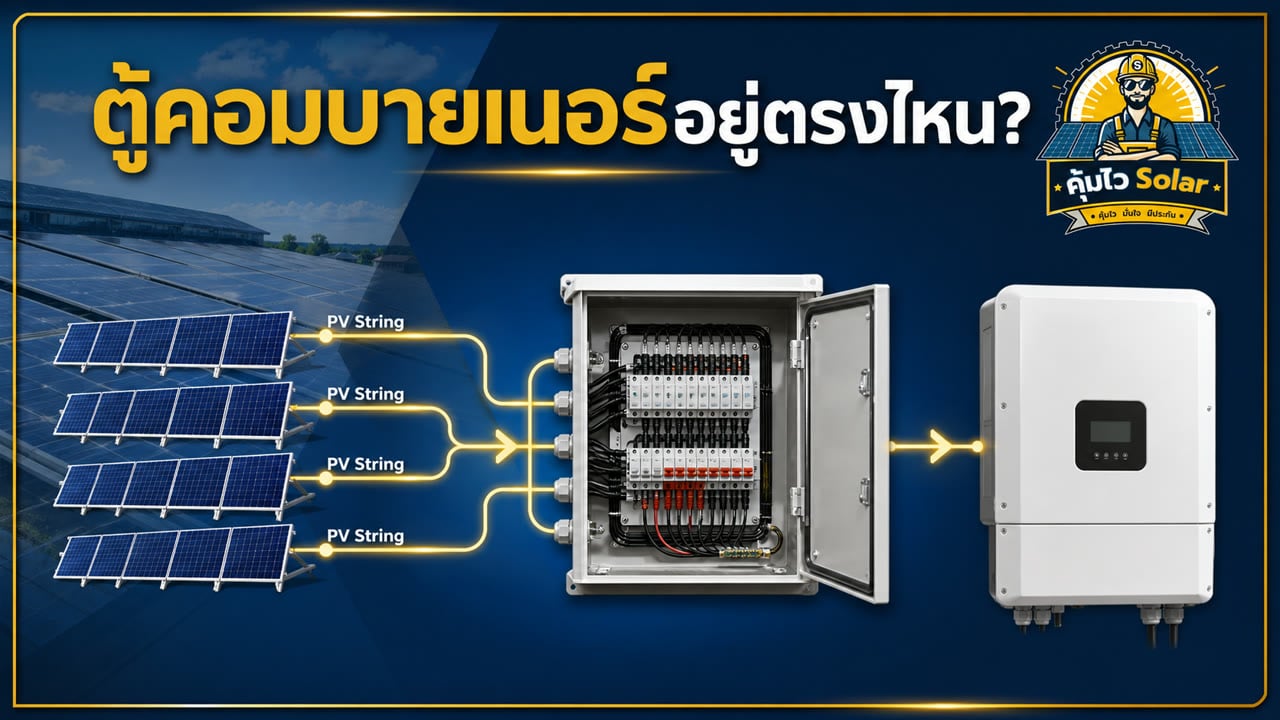

ตู้คอมบายเนอร์ทำหน้าที่อะไร และอยู่ตรงไหนในระบบ

แผงที่ต่ออนุกรมกันเป็นหนึ่ง String จะให้แรงดันรวมสูงขึ้น แต่กระแสของ String ยังไหลตามวงจรเดิม เมื่อหลาย String ที่ออกแบบให้ทำงานร่วมกันถูกต่อขนาน กระแสจะรวมกัน จุดรวมจึงต้องมีตัวนำ บัสบาร์ ขั้วต่อ และอุปกรณ์ป้องกันที่รับแรงดันกับกระแสของระบบได้ รวมทั้งจัดระยะฉนวนให้เหมาะกับ DC ซึ่งดับอาร์กยากกว่า AC

ตำแหน่งโดยทั่วไปคือหลัง PV String และก่อน DC Input ของอินเวอร์เตอร์ บางโครงการวางตู้ใกล้ Array เพื่อลดจำนวนสาย Home Run บางโครงการวางใกล้อินเวอร์เตอร์เพื่อให้ดูแลรวมจุดเดียว การตัดสินใจต้องชั่งทั้งระยะสาย แรงดันตก ความเสี่ยงจาก Surge การเข้าถึงเพื่อบำรุงรักษา สภาพแดดฝน และพื้นที่สำหรับการเดินสายอย่างไม่หักงอ

ตู้ที่ดีช่วยให้ช่างแยกตรวจแต่ละ String ระบุสายได้ชัด และเปลี่ยนอุปกรณ์ป้องกันได้เป็นระบบ แต่ถ้าเลือกพิกัดผิด ใช้ Gland ไม่เหมาะ หรือเดินสาย DC บวกกับลบปะปนจนเกิด Loop ใหญ่ ตู้ก็กลายเป็นจุดเสี่ยง ความเป็นระเบียบจึงต้องมาพร้อมการคำนวณและผลทดสอบ ไม่ใช่ดูจากภายนอกเพียงอย่างเดียว

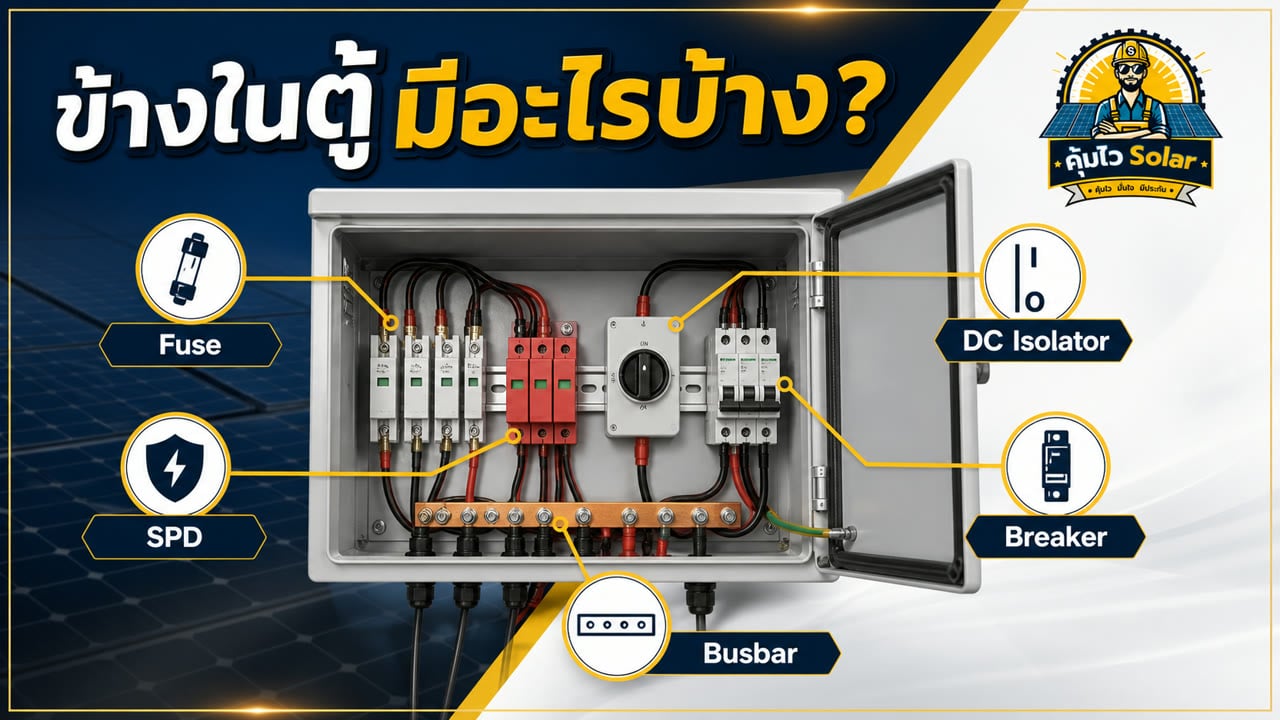

ภายในตู้มี Fuse, SPD, Isolator, Breaker และ Busbar อย่างไร

• String Fuse: จำกัดกระแสย้อนจาก String อื่นเข้าสู่ String ที่มีความผิดปกติ ใช้เมื่อการคำนวณจำนวนวงจรขนาน กระแสย้อน และพิกัด Series Fuse ของแผงกำหนดว่าจำเป็น ไม่ใช่ใส่เพราะตู้ทุกใบต้องมี
• DC SPD: จำกัดแรงดันเกินชั่วขณะฝั่ง PV ต้องเลือก Ucpv, Up, In/Imax และ Type จากแรงดันสูงสุด ตำแหน่ง และระบบป้องกันฟ้าผ่า อ่านรายละเอียดได้ที่ SPD และ Surge Protection สำหรับโซลาร์
• DC Isolator: ใช้ตัดแยกวงจรเพื่อการบำรุงรักษาตามพิกัดและ Category ที่ผู้ผลิตกำหนด ไม่ควรเหมารวมว่า Isolator ทุกตัวทำหน้าที่ตัดกระแสลัดวงจรแบบ Breaker ได้
• Breaker หรือ Switch-Disconnector: อาจใช้เป็นอุปกรณ์ตัดและป้องกันตามการออกแบบ ต้องเป็นรุ่นที่ระบุพิกัด DC และรูปแบบการต่อ Pole ถูกต้อง ไม่ใช้ MCB ฝั่ง AC แทนเพราะขนาดพอดีราง
• Busbar และ Terminal: รวมกระแสและกระจายจุดเชื่อมต่อ ต้องมีพิกัด ระยะห่าง ฝาครอบ และแรงขันตามคู่มือ รวมทั้งแยกขั้วบวก ลบ และ Protective Earth ให้ชัด

อุปกรณ์บางรายการอาจไม่ได้อยู่ในตู้เดียวกัน เช่น SPD อยู่ในอินเวอร์เตอร์ หรือมี Isolator ใกล้ Array เพิ่มอีกจุด จึงควรอ่านหน้าที่จาก Single Line Diagram แทนการเทียบตู้จากจำนวนชิ้น ยิ่งใส่อุปกรณ์มากไม่ได้แปลว่าปลอดภัยกว่า หากเพิ่มจุดต่อ ความร้อน หรือพื้นที่ไม่พอสำหรับการระบายและดัดสาย

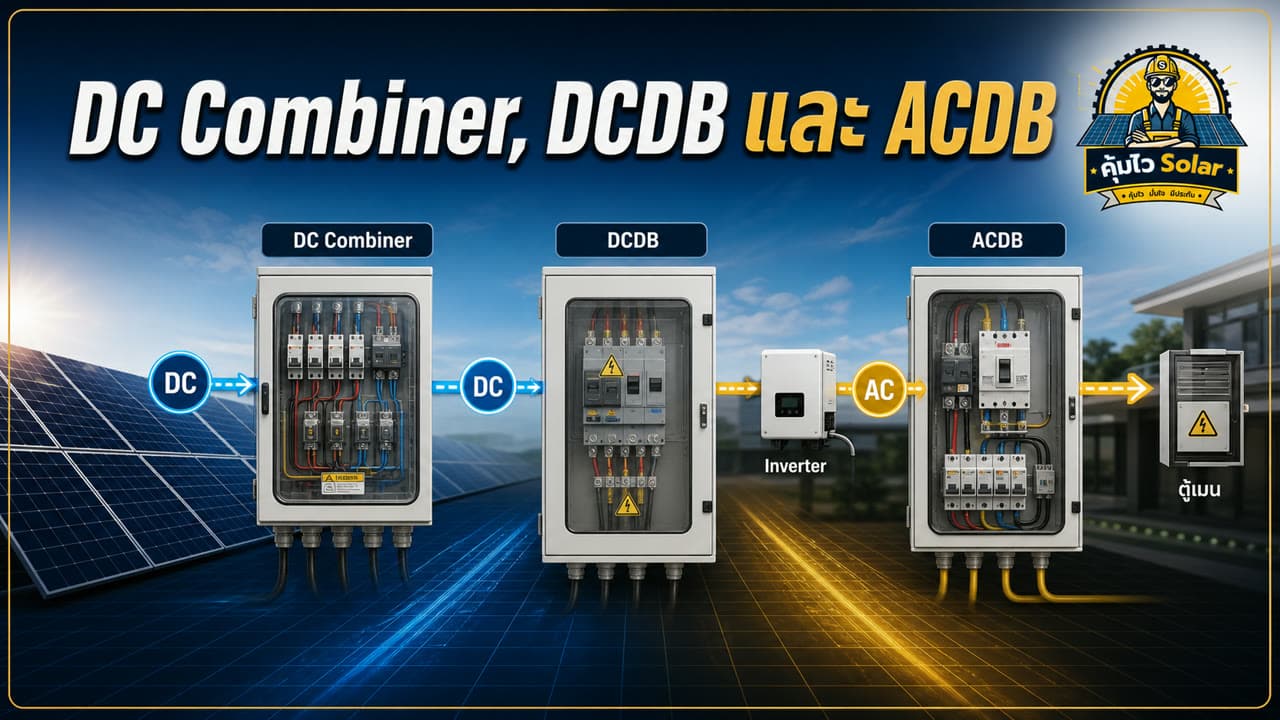

DC Combiner, DCDB และ ACDB ต่างกันอย่างไร

DC Combiner Box เน้นการรวมวงจร PV String หลายชุดเป็นเอาต์พุตรวม ส่วนคำว่า DCDB หรือ DC Distribution Board เป็นชื่อที่ตลาดใช้กับตู้กระจายและป้องกันฝั่ง DC ซึ่งอาจรวมหน้าที่ Combiner อยู่ด้วยหรือไม่ก็ได้ ขณะที่ ACDB อยู่หลังอินเวอร์เตอร์ฝั่ง AC ใช้ป้องกันและตัดแยกก่อนเชื่อมเข้าตู้เมนหรือโหลด

คำเรียกเหล่านี้ไม่ได้รับประกันว่าอุปกรณ์ข้างในเหมือนกัน ผู้ขายรายหนึ่งอาจเรียก “DCDB” สำหรับตู้ SPD กับ Isolator ที่รับเพียงหนึ่งวงจร แต่อีกรายเรียกตู้หลาย String ว่า “Combiner Box” ดังนั้นเวลาเทียบใบเสนอราคาให้ดู Input/Output, จำนวน String, แรงดัน, กระแส, อุปกรณ์แต่ละรหัส และ Wiring Diagram ไม่เทียบจากชื่อตู้หรือขนาดกล่องอย่างเดียว

ในงานบ้าน ตู้บางใบอาจรวม ACDB กับอุปกรณ์อื่นเพื่อประหยัดพื้นที่ แต่ต้องรักษาการแยกเขต DC/AC ระยะฉนวน การเดินสาย และการระบายความร้อนตามแบบ การเห็นอุปกรณ์อยู่ตู้เดียวกันจึงไม่ควรใช้เป็นหลักฐานว่าติดตั้งถูกต้องหรือผิดโดยอัตโนมัติ

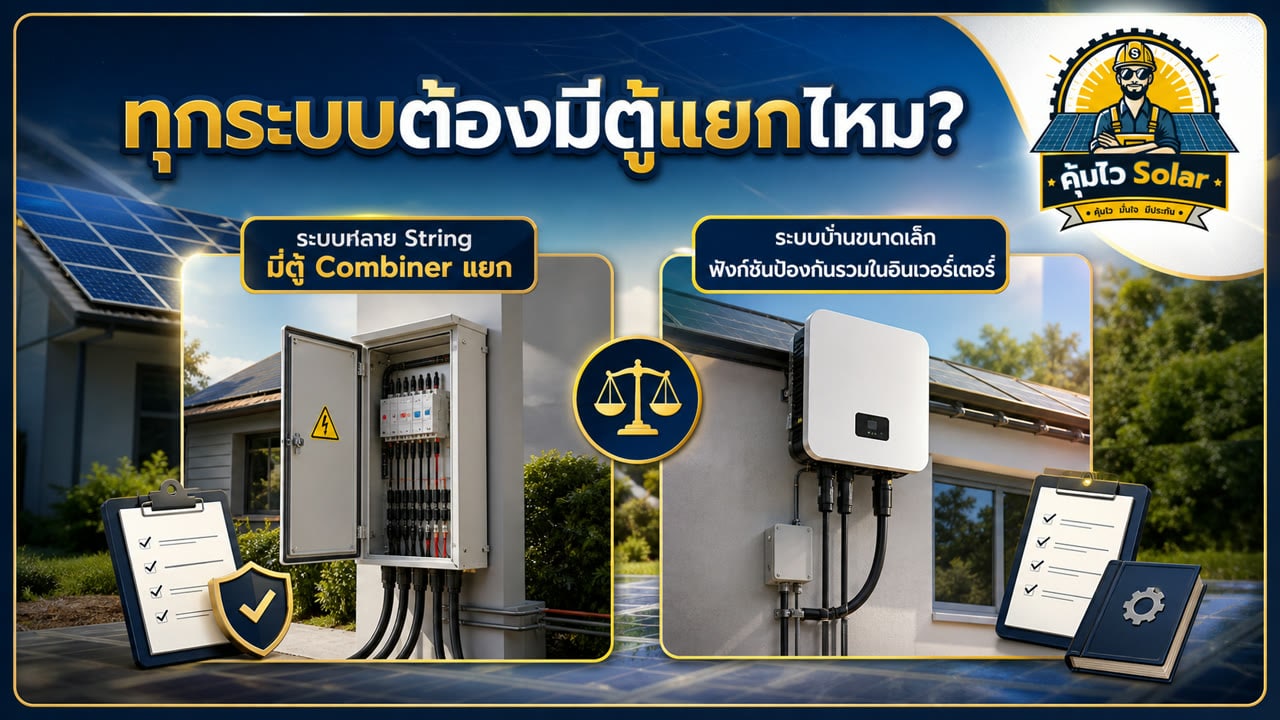

ระบบแบบไหนควรมี และแบบไหนอาจไม่ต้องมีตู้แยก

ระบบที่มี String ขนานหลายชุด ระยะทางไกล ต้องการแยกตรวจแต่ละ String หรือใช้อินเวอร์เตอร์ขนาดใหญ่ มักมีเหตุผลชัดเจนในการใช้ Combiner Box ส่วนระบบบ้านที่แต่ละ String ต่อเข้าช่อง MPPT แยกโดยตรงและอินเวอร์เตอร์มีอุปกรณ์ตัด/ป้องกันตามขอบเขต อาจไม่จำเป็นต้องเพิ่มตู้รวมสายภายนอก

ระบบ Micro Inverter แปลงไฟเป็น AC ที่หลังแผง จึงไม่มี DC String ยาวมารวมก่อนอินเวอร์เตอร์กลางแบบ String Inverter แต่ยังต้องออกแบบวงจร AC, อุปกรณ์ตัดแยก, SPD และตู้รวมวงจรตามผลิตภัณฑ์จริง ส่วนระบบ Hybrid อาจมีวงจร PV DC, Battery DC และ Backup AC เพิ่มขึ้น แต่ Battery Combiner หรืออุปกรณ์ป้องกันแบตเตอรี่ไม่ควรถูกเรียกรวมกับ PV Combiner จนตรวจพิกัดไม่ได้

เกณฑ์ตัดสินไม่ใช่ “บ้านเล็กไม่ต้องมี” หรือ “โรงงานต้องมีทุกกรณี” แต่คือจำนวน String ต่อขนาน ความสามารถของอินเวอร์เตอร์ ระยะสาย การป้องกัน Overcurrent และ Surge การเข้าถึงเพื่อบำรุงรักษา ตลอดจนข้อกำหนดของผู้ผลิตและโครงการ หากผู้ขายเพิ่มตู้ ให้ถามว่าตู้แก้ความเสี่ยงอะไร หากตัดตู้ ให้ถามว่าฟังก์ชันแต่ละอย่างถูกจัดไว้ที่ใด

อ่านความสัมพันธ์กับระบบได้ต่อที่ Single Line Diagram โซลาร์เซลล์, สายไฟโซล่าเซลล์และหัวต่อ MC4 และ ระบบ Hybrid Solar + Battery

เลือกตาม String แรงดัน กระแส IP Rating และตรวจ Commissioning อย่างไร

IEC 62548-1 ให้กรอบข้อกำหนดด้านการออกแบบ PV Array รวมถึงสาย อุปกรณ์ป้องกัน การตัดแยก และการต่อลงดิน ฉบับรวม Amendment 1 ปี 2025 ควรถูกใช้ร่วมกับมาตรฐานการติดตั้งในประเทศ คู่มืออุปกรณ์ และแบบของวิศวกร ไม่ควรนำตัวเลขจากตู้สำเร็จรูปหนึ่งรุ่นมาใช้กับทุกโครงการ

1. จำนวน Input/Output: ให้ตรงจำนวน String ปัจจุบันและแผนขยาย พร้อมแยกขั้วและติดป้ายที่ตรวจย้อนกลับได้
2. แรงดัน DC สูงสุด: คำนวณจาก Voc ของแผง จำนวนแผงต่อ String และอุณหภูมิต่ำสุด แล้วตรวจอุปกรณ์ทุกชิ้น ไม่ใช่ดูเฉพาะตัวตู้
3. กระแส: ตรวจ Isc ตัวคูณการออกแบบ จำนวน String ขนาน พิกัด Fuse/Breaker/Busbar/Terminal และขนาดสาย
4. IP Rating: รหัสตาม IEC 60529 บอกระดับการป้องกันสิ่งแปลกปลอมและน้ำ แต่ไม่ได้ยืนยันความทน UV การกัดกร่อน หรือการควบแน่นทั้งหมด ต้องดูวัสดุ Gasket, Gland, การระบาย และตำแหน่งกลางแจ้งเพิ่ม
5. อุณหภูมิ: ตู้โดนแดดอาจร้อนกว่าสภาพแวดล้อม ต้องพิจารณา Derating ระยะห่าง และการระบายความร้อน ไม่อัดอุปกรณ์จนแน่นเพียงเพื่อให้กล่องเล็ก
6. เอกสาร: ขอ Datasheet, Wiring Diagram, รายการอุปกรณ์, Torque, Certificate ที่ตรงรุ่น และรูป Serial/Label ก่อนปิดงาน

รายการตรวจตอน Commissioning

• ยืนยัน Polarity และวัด Voc ของแต่ละ String เทียบกับค่าคาดการณ์
• ตรวจความต่อเนื่องของ Protective Bonding และผล Insulation Resistance ตามขั้นตอนของโครงการ
• ตรวจแรงขัน Terminal, Fuse Holder, Busbar และ Gland ตามค่าผู้ผลิต พร้อมบันทึกผู้ตรวจ
• ตรวจสถานะ SPD ตำแหน่ง Isolator ป้ายเตือน และหมายเลข String ให้ตรงกับแบบ
• เปรียบเทียบกระแสแต่ละ String ภายใต้สภาวะที่บันทึกได้ เพื่อหาความผิดปกติที่ต่างจากกลุ่ม
• เก็บรูปภายในก่อนปิดฝา ผลทดสอบ และ Thermal Scan ตามความเหมาะสมของขอบเขตงาน

การทดสอบฝั่ง DC มีแรงดันเมื่อแผงรับแสง เจ้าของบ้านไม่ควรใช้มัลติมิเตอร์เปิดตู้ตรวจเอง สิ่งที่เจ้าของบ้านทำได้คือขอรายงาน ดูป้ายและสภาพภายนอก ตรวจว่าฝาตู้ปิดสนิท ไม่มีสายรับแรงหรือทางน้ำเข้า และให้ทีมช่างสาธิตขั้นตอนหยุดระบบตามคู่มือ

แหล่งข้อมูลหลักที่ใช้ตรวจทาน

• IEC 62548-1:2023+AMD1:2025 ข้อกำหนดการออกแบบ PV Array
• IEC 60529: Degrees of protection provided by enclosures (IP Code)
• ABB: ตัวอย่างขอบเขตและองค์ประกอบ Solar String Combiner
• Phoenix Contact: ตัวอย่างข้อมูลจำเพาะ String Combiner Box

FAQ เรื่องตู้คอมบายเนอร์

บ้าน 5 kW ต้องมีตู้คอมบายเนอร์หรือไม่?

ขนาด kW อย่างเดียวตอบไม่ได้ ต้องดูจำนวน String ช่อง MPPT อุปกรณ์ที่มีในอินเวอร์เตอร์ ระยะสาย และแบบป้องกัน ระบบที่ต่อแต่ละ String เข้าอินเวอร์เตอร์โดยตรงอาจไม่ต้องมีตู้รวมสายแยก

ตู้ DCDB กับตู้คอมบายเนอร์คือของเดียวกันไหม?

บางผู้ขายใช้ชื่อแทนกัน แต่หน้าที่อาจต่างกัน ให้ดูจำนวน Input/Output และ Wiring Diagram ว่าตู้ทำหน้าที่รวม String หรือเพียงตัดและป้องกันวงจร DC หนึ่งชุด

String Fuse ต้องใส่ทุก String หรือไม่?

ต้องพิจารณาจำนวน String ขนาน กระแสย้อนสูงสุด และ Maximum Series Fuse Rating ของแผงตามการออกแบบ ไม่ควรตัดสินจากชุดตู้สำเร็จรูปหรือใส่ Fuse โดยไม่ตรวจพิกัด

IP65 แปลว่าตากแดดกลางแจ้งได้ตลอดหรือไม่?

IP65 สื่อระดับป้องกันฝุ่นและน้ำตามการทดสอบที่กำหนด ไม่ได้ครอบคลุม UV ความร้อน การกัดกร่อน น้ำควบแน่น และคุณภาพงานเจาะ Gland ทั้งหมด ต้องดูวัสดุ ตำแหน่งติดตั้ง และวิธีประกอบเพิ่ม

ใช้ AC Breaker ในตู้ DC ได้ไหม?

ไม่ควรใช้แทนกันโดยอนุมานจากกระแสเท่ากัน อุปกรณ์ต้องมีพิกัด DC แรงดัน จำนวน Pole และ Wiring Diagram สำหรับวงจรนั้น เพราะการดับอาร์ก DC ต่างจาก AC

ตรวจตู้หลังส่งมอบอย่างไรโดยไม่เปิดฝา?

ตรวจป้าย ฝาตู้ Gasket, Gland, รอยน้ำหรือความร้อน สถานะภายนอก และ Alarm ในระบบ Monitoring พร้อมขอรายงาน Commissioning งานเปิดฝา วัดแรงดัน หรือเปลี่ยน Fuse/SPD ให้ทีมช่างทำตามขั้นตอนความปลอดภัย

สรุป: ตู้คอมบายเนอร์ควรมีเมื่อแบบต้องรวมหลาย String และจัดอุปกรณ์ป้องกันให้ตรวจสอบได้ ไม่ใช่รายการบังคับแบบเดียวสำหรับทุกระบบ เวลาเทียบใบเสนอราคาให้ดูหน้าที่ พิกัด และ Wiring Diagram ของอุปกรณ์จริง หากต้องการให้ทีมคุ้มไว Solar ช่วยประเมินเบื้องต้น ส่งรูปตู้เดิม รุ่นอินเวอร์เตอร์ จำนวนแผง และ Single Line Diagram มาได้ ทีมจะตรวจร่วมกับข้อมูลหน้างานก่อนเสนอแนวทาง
