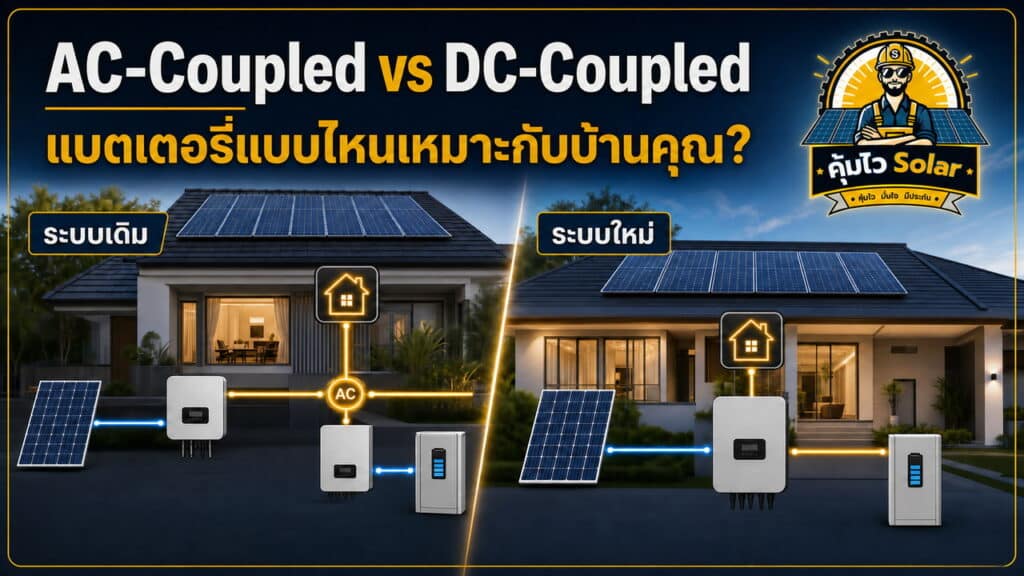

AC-Coupled vs DC-Coupled Battery ไม่ได้ต่างกันที่ชนิดเคมีของแบตเตอรี่ แต่ต่างกันที่ “จุดเชื่อมต่อ” ระหว่างแผงโซลาร์เซลล์ อินเวอร์เตอร์ แบตเตอรี่ และระบบไฟของบ้าน ความต่างนี้มีผลต่อจำนวนครั้งที่แปลงไฟ ความง่ายในการเพิ่มแบตเตอรี่ให้ระบบเดิม อุปกรณ์ที่ต้องใช้ และวิธีทำงานเมื่อไฟดับ
คำตอบสั้น: หากบ้านมีโซลาร์เซลล์ On-Grid หรือ Micro Inverter อยู่แล้ว การเพิ่มแบตเตอรี่แบบ AC-Coupled มักเป็นทางเลือกแรกที่ควรนำมาเทียบ เพราะอาจเก็บอินเวอร์เตอร์เดิมไว้ได้ แต่ถ้ากำลังติดตั้งระบบใหม่และวางแผนใช้แบตเตอรี่ตั้งแต่ต้น ระบบ DC-Coupled ที่ใช้ Hybrid Inverter มักออกแบบเป็นชุดเดียวได้ตรงกว่า อย่างไรก็ตาม คำว่า “มัก” สำคัญมาก เพราะข้อสรุปจริงต้องตรวจรุ่นอุปกรณ์ Compatibility List กำลังชาร์จ–คายประจุ ระบบ Backup และค่าใช้จ่ายรวมของหน้างาน
- ยังไม่มีโซลาร์และต้องการแบตตั้งแต่วันแรก: เริ่มเปรียบเทียบ DC-Coupled หรือ Hybrid System
- มี On-Grid Inverter เดิมที่ยังดี: เทียบ AC-Coupled กับค่าเปลี่ยนเป็น Hybrid Inverter
- มี Micro Inverter: AC-Coupled มักเข้ากับโครงสร้างฝั่ง AC ได้เป็นธรรมชาติกว่า แต่ต้องตรวจระบบควบคุมและ Backup
- ต้องการไฟสำรอง: อย่าดูคำว่า AC/DC Coupled อย่างเดียว ต้องตรวจ Backup/EPS, Critical Load และการทำงานเมื่อแยกจากโครงข่าย

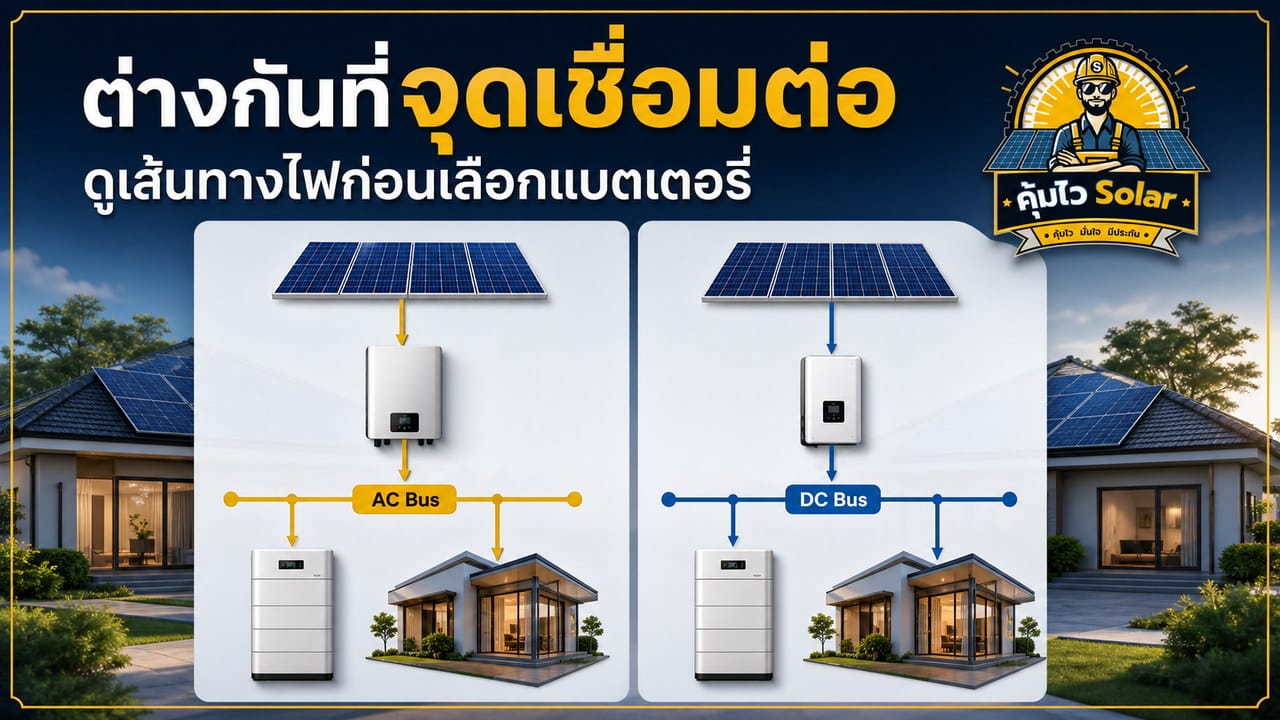

AC-Coupled กับ DC-Coupled ต่างกันที่จุดเชื่อมต่ออย่างไร
แผงโซลาร์เซลล์ผลิตไฟฟ้ากระแสตรงหรือ DC ขณะที่เครื่องใช้ไฟฟ้าและระบบไฟของบ้านใช้ไฟฟ้ากระแสสลับหรือ AC อินเวอร์เตอร์จึงทำหน้าที่แปลง DC เป็น AC ส่วนแบตเตอรี่เก็บพลังงานในรูป DC เช่นกัน คำว่า Coupling บอกว่าแบตเตอรี่เชื่อมกับระบบฝั่งใด
AC-Coupled หมายถึงระบบโซลาร์และระบบแบตเตอรี่เชื่อมกันบนฝั่ง AC โดยทั่วไปแผงส่งไฟ DC เข้า PV Inverter หรือ Micro Inverter เพื่อแปลงเป็น AC ก่อน จากนั้น Battery Inverter จึงแปลง AC กลับเป็น DC เมื่อชาร์จแบต และแปลง DC เป็น AC อีกครั้งเมื่อนำไฟออกมาใช้
DC-Coupled หมายถึงแผงและแบตเตอรี่เชื่อมกันบนฝั่ง DC ผ่าน Hybrid Inverter หรือวงจร DC/DC ที่ออกแบบมาร่วมกัน ไฟจากแผงจึงสามารถชาร์จแบตเตอรี่บนฝั่ง DC ก่อนแปลงเป็น AC เมื่อต้องจ่ายให้โหลดภายในบ้าน
กระทรวงพลังงานสหรัฐฯ อธิบายว่าโซลาร์สามารถชาร์จแบตเตอรี่โดยตรงบนฝั่ง DC หรือชาร์จหลังการแปลงเป็น AC ได้ ดังนั้นชื่อ AC/DC Coupled ไม่ได้บอกว่าแบตเป็น LiFePO4 หรือ NMC และไม่ได้บอกโดยอัตโนมัติว่าระบบใดสำรองไฟได้มากกว่า ต้องดูการออกแบบทั้งระบบร่วมด้วย

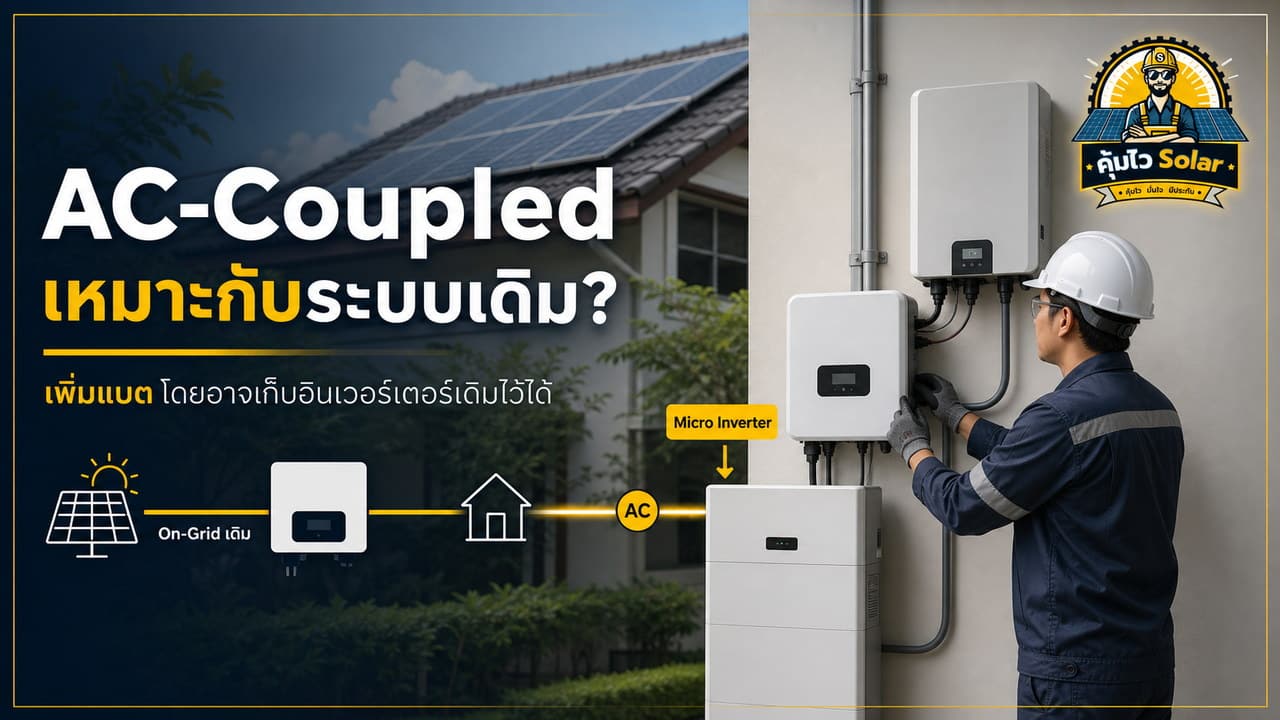

AC-Coupled Battery คืออะไร และเหมาะกับระบบเดิมแบบไหน
ระบบ AC-Coupled มีอินเวอร์เตอร์ฝั่งโซลาร์และอินเวอร์เตอร์ฝั่งแบตเตอรี่แยกจากกัน จุดเด่นคือความยืดหยุ่นในการ Retrofit หรือเพิ่มแบตเตอรี่ให้ระบบโซลาร์เดิม โดยไม่จำเป็นต้องรื้อระบบทั้งหมดในทุกกรณี NREL ระบุว่าการเพิ่มแบตเตอรี่แบบ AC-Coupled อาจเหมาะกับงาน Retrofit มากกว่า เพราะการเปลี่ยนเป็น DC-Coupled อาจต้องเปลี่ยนอินเวอร์เตอร์เดิมเป็นแบบสองทิศทางและเดินระบบใหม่
แนวทางนี้จึงน่าสนใจเมื่ออินเวอร์เตอร์เดิมยังอยู่ในประกัน ระบบเดิมผลิตไฟได้ดี หรือบ้านใช้ Micro Inverter ที่แปลงไฟเป็น AC ตั้งแต่หลังแผง นอกจากนี้ ระบบโซลาร์และแบตเตอรี่ที่มีอินเวอร์เตอร์แยกกันอาจขยายหรือซ่อมเป็นส่วน ๆ ได้ง่ายกว่า ทั้งนี้ขึ้นกับระบบควบคุมของผู้ผลิต
ข้อจำกัดคือไฟจากแผงที่จะเข้าแบตเตอรี่ต้องผ่านการแปลง DC→AC และ AC→DC ก่อน จึงมีจุดสูญเสียมากขึ้น อีกทั้งการทำ Backup ระหว่างไฟดับต้องมี Battery Inverter ที่สร้างโครงข่ายไฟฟ้าภายในหรือ Grid-forming ได้ และต้องควบคุม PV Inverter ไม่ให้ผลิตเกินกว่าที่โหลดและแบตเตอรี่รับไหว ผู้ผลิตบางระบบใช้การปรับความถี่เพื่อควบคุมกำลัง แต่ฟังก์ชันนี้ต้องรองรับร่วมกันจริง ไม่ควรสรุปว่าอินเวอร์เตอร์ On-Grid ทุกยี่ห้อสามารถต่อ AC-Coupled Battery ได้ทันที

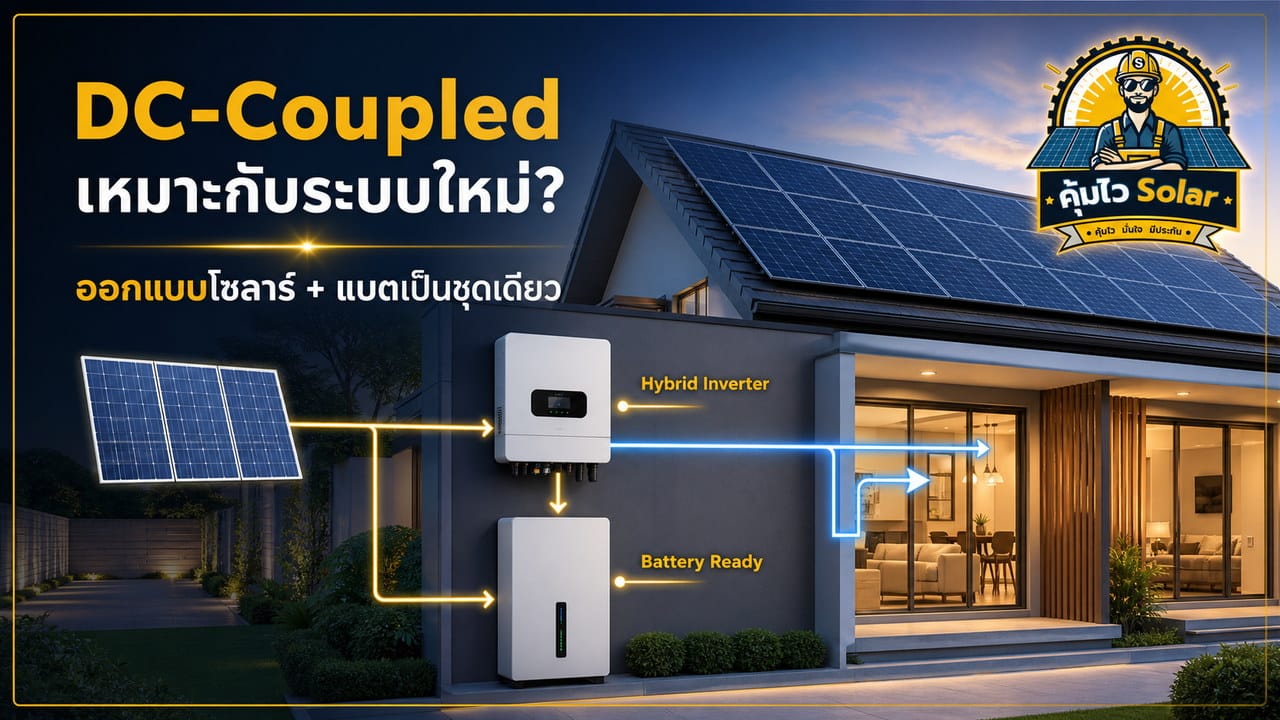

DC-Coupled Battery คืออะไร และเหมาะกับระบบใหม่แบบไหน
ระบบ DC-Coupled มักใช้ Hybrid Inverter จัดการไฟจากแผง แบตเตอรี่ โครงข่าย และโหลดร่วมกัน ไฟโซลาร์สามารถชาร์จแบตเตอรี่ผ่านเส้นทาง DC ก่อนแปลงเป็น AC ตอนนำไปใช้ จึงลดขั้นตอนการแปลงเมื่อเทียบกับเส้นทาง PV-to-Battery ของ AC-Coupled
ระบบนี้เหมาะเป็นจุดเริ่มต้นสำหรับงานติดตั้งใหม่ที่เจ้าของบ้านต้องการแบตเตอรี่หรือวางแผนเพิ่มแบตในอนาคตอย่างชัดเจน ผู้ออกแบบสามารถกำหนดขนาดแผง กำลัง Hybrid Inverter กำลังชาร์จ–คายประจุ ความจุแบตเตอรี่ และวงจร Backup เป็นชุดเดียวกันได้ หากสถาปัตยกรรมของรุ่นรองรับ ระบบ DC-Coupled ยังอาจนำพลังงานที่ถูกจำกัดจากกำลังอินเวอร์เตอร์หรือ Inverter Clipping ไปเก็บในแบตเตอรี่ได้ แต่ความสามารถนี้ต้องตรวจจาก Datasheet และคู่มือของรุ่นจริง
ข้อจำกัดสำคัญคือความเข้ากันได้ แบตเตอรี่ต้องอยู่ใน Compatibility List ของอินเวอร์เตอร์ ใช้แรงดันและโปรโตคอลสื่อสารที่รองรับ และมี Firmware ตามที่ผู้ผลิตกำหนด การเพิ่มแบตให้ระบบ On-Grid เดิมอาจต้องเปลี่ยนอินเวอร์เตอร์ เดินสาย DC ใหม่ หรือปรับแบบระบบ จึงไม่ควรตัดสินจากราคาแบตเตอรี่เพียงอย่างเดียว

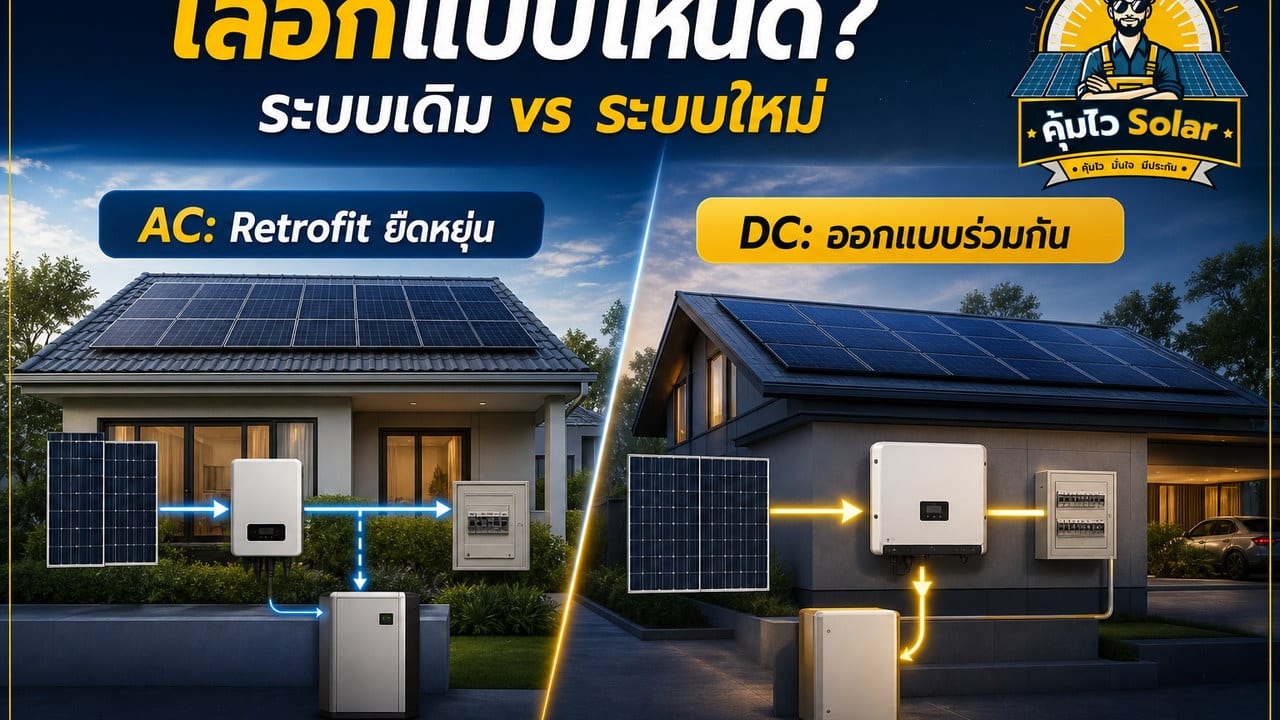

ตารางเปรียบเทียบ AC-Coupled vs DC-Coupled Battery
| หัวข้อ | AC-Coupled | DC-Coupled |
|---|---|---|
| เหมาะเป็นจุดเริ่มต้น | เพิ่มแบตให้โซลาร์เดิม โดยเฉพาะเมื่ออยากเก็บ PV Inverter เดิม | ระบบใหม่ที่ออกแบบโซลาร์และแบตร่วมกัน |
| อินเวอร์เตอร์ | PV Inverter และ Battery Inverter แยกกัน | มักใช้ Hybrid Inverter หรือ Inverter/DC-DC ที่ทำงานร่วมกัน |
| เส้นทางชาร์จจากโซลาร์ | DC→AC→DC ก่อนเก็บในแบต | ชาร์จบนฝั่ง DC ก่อนแปลงเป็น AC ตอนใช้งาน |
| การอัปเกรดแยกส่วน | มักยืดหยุ่นกว่า เพราะระบบโซลาร์และแบตแยกกัน | ขึ้นกับ Ecosystem และ Compatibility ของ Hybrid Inverter |
| การเก็บพลังงานจาก Clipping | โดยทั่วไปถูกจำกัดหลัง PV Inverter แปลงไฟแล้ว | บางสถาปัตยกรรมเก็บพลังงานบนฝั่ง DC ก่อนถึงข้อจำกัด AC ได้ |
| Backup เมื่อไฟดับ | ต้องมี Grid-forming/Backup และความเข้ากันได้กับ PV Inverter | ต้องมีพอร์ต Backup/EPS และอุปกรณ์แยกโครงข่ายตามรุ่น |
| สิ่งที่ต้องเทียบราคา | Battery Inverter, Gateway, ตู้โหลดสำคัญ, งาน AC และระบบควบคุม | Hybrid Inverter, แบตที่เข้ากันได้, Backup Box, งาน DC/AC และการเปลี่ยนอุปกรณ์เดิม |
ตารางนี้เป็นหลักตัดสินใจเบื้องต้น ไม่ใช่ข้อสรุปแทนการออกแบบ เพราะระบบบางยี่ห้อใช้สถาปัตยกรรมผสม มีทั้ง PV ฝั่ง DC และแหล่งผลิตฝั่ง AC อยู่ในระบบเดียวกัน ต้องอ่าน Single Line Diagram และคู่มือผู้ผลิตของชุดที่เสนอจริง

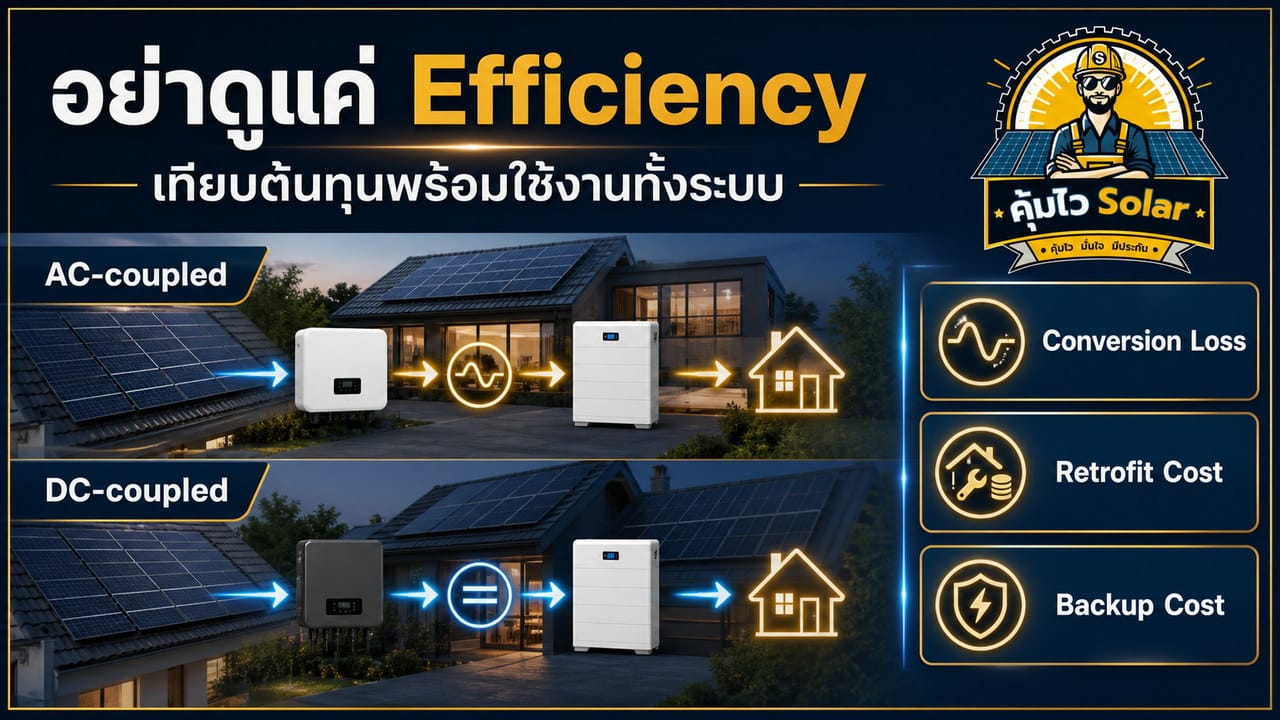

ประสิทธิภาพและความคุ้มค่า ต้องดูมากกว่าจำนวนครั้งแปลงไฟ
DC-Coupled มีเส้นทางจากแผงไปแบตเตอรี่สั้นกว่าในเชิงการแปลงไฟ จึงมีเหตุผลทางวิศวกรรมที่จะสูญเสียน้อยกว่าในเส้นทางนี้ แต่ไม่ควรนำไปสรุปเป็นเปอร์เซ็นต์ตายตัว เช่น “DC ดีกว่า 10% เสมอ” เพราะประสิทธิภาพจริงขึ้นกับอินเวอร์เตอร์ แบตเตอรี่ โหลดสแตนด์บาย อุณหภูมิ ระดับกำลัง และขอบเขตที่ผู้ผลิตใช้วัด Round-Trip Efficiency
ตัวอย่างเช่น แบบจำลองระบบระดับ Utility ของ NREL เคยใช้สมมติฐาน Round-Trip Efficiency 87% เมื่อชาร์จจาก PV ในระบบ DC-Coupled และ 85% สำหรับ AC-Coupled ตัวเลขนี้ช่วยยืนยันว่าการแปลงไฟมีผล แต่เป็นสมมติฐานของระบบตัวแทน ไม่ใช่ค่ารับรองสำหรับแบตเตอรี่บ้านทุกยี่ห้อ การเทียบใบเสนอราคาจึงควรขอ System RTE หรือเส้นทางวัดที่ชัดเจน ไม่เปรียบเทียบค่าระดับเซลล์ของรุ่นหนึ่งกับค่าระดับทั้งระบบของอีกรุ่น
ด้านความคุ้มค่า AC-Coupled อาจมีอุปกรณ์เพิ่ม แต่ช่วยหลีกเลี่ยงการทิ้งอินเวอร์เตอร์เดิม ส่วน DC-Coupled อาจลดอุปกรณ์ซ้ำในงานใหม่ แต่มีค่าเปลี่ยนระบบสูงในงาน Retrofit ให้เทียบ ต้นทุนรวมที่พร้อมใช้งาน ได้แก่ อุปกรณ์ Backup ตู้ Critical Load งานเดินสาย ระบบ Monitoring การ Commissioning เงื่อนไขรับประกัน และค่าเปลี่ยนอุปกรณ์ในอนาคต ไม่ใช่เทียบราคาแบตต่อ kWh อย่างเดียว
ไฟดับและระบบ Backup ต้องตรวจอะไรทั้งสองแบบ
การมีแบตเตอรี่ไม่ได้หมายความว่าบ้านจะมีไฟใช้เมื่อไฟดับโดยอัตโนมัติ ระบบต้องมีอินเวอร์เตอร์ที่ทำงานแบบแยกจากโครงข่ายได้ อุปกรณ์ตัดแยกที่เหมาะสม วงจร Backup/EPS และแบบ Critical Load ที่ไม่เกินกำลังจ่ายต่อเนื่องกับกำลังกระชากของระบบ กระทรวงพลังงานสหรัฐฯ ระบุเช่นกันว่า Solar-plus-Storage จะทำงานโดยไม่มีโครงข่ายได้เมื่อระบบถูกออกแบบให้ทำเช่นนั้น
สำหรับ AC-Coupled ต้องถามเพิ่มว่าเมื่อแยกจากการไฟฟ้า Battery Inverter สามารถสร้าง Microgrid ได้หรือไม่ และควบคุม PV Inverter อย่างไรเมื่อแบตใกล้เต็มหรือโหลดลดลงกะทันหัน ส่วน DC-Coupled ต้องตรวจพอร์ต Backup/EPS กำลังชาร์จจากแผงระหว่างไฟดับ ค่า SOC สำรอง และอุปกรณ์ Backup Box/Gateway ของรุ่นนั้น
ขั้นตอน Commissioning ควรทดสอบอย่างน้อยการตัดไฟจำลองโดยช่างผู้รับผิดชอบ การสลับโหมด โหลดต่อเนื่อง โหลดมอเตอร์หรือกระแสกระชาก การกลับมาของไฟการไฟฟ้า การชาร์จจากแผงขณะไฟดับ การตั้ง Reserve SOC การแจ้งเตือน และสิทธิ์บัญชี Monitoring ของเจ้าของบ้าน ไม่ควรทดสอบเองด้วยการดึงมิเตอร์หรือเปิดส่วนที่มีไฟฟ้าเปลือย
เลือก AC หรือ DC Coupled จากสถานการณ์บ้าน 4 แบบ
1. บ้านยังไม่มีโซลาร์และต้องการแบตเตอรี่ตั้งแต่ต้น
เริ่มเทียบระบบ DC-Coupled/Hybrid ก่อน เพราะสามารถออกแบบกำลังแผง อินเวอร์เตอร์ แบตเตอรี่ และ Backup เป็นชุดเดียวกัน แต่ยังควรขอทางเลือก AC-Coupled หากต้องการความเป็นอิสระระหว่างระบบหรือมีแผนใช้ Micro Inverter
2. บ้านมี String On-Grid Inverter เดิมที่ยังดี
ขอใบเสนอราคาอย่างน้อยสองทาง: เพิ่ม AC-Coupled Battery โดยเก็บของเดิม และเปลี่ยนเป็น Hybrid Inverter พร้อมแบตเตอรี่ เปรียบเทียบค่าใช้จ่ายสุทธิ อายุอุปกรณ์ที่เหลือ เงื่อนไขประกัน และประสิทธิภาพเส้นทางพลังงาน
3. บ้านใช้ Micro Inverter
เพราะไฟถูกแปลงเป็น AC ตั้งแต่ระดับแผง ระบบ AC-Coupled มักเป็นแนวทางที่เข้ากับโครงสร้างเดิม แต่ต้องยืนยันว่า Battery System รองรับการควบคุม Micro Inverter ระหว่าง Backup และรองรับไฟ 1 เฟสหรือ 3 เฟสตามหน้างาน
4. บ้านหรือธุรกิจต้องการสำรองโหลดขนาดใหญ่
อย่าเริ่มจากชื่อ Coupling ให้เริ่มจาก Load Profile, kW ต่อเนื่อง, กระแสเริ่มต้น, ชั่วโมงสำรอง, ไฟ 1/3 เฟส และ Single Line Diagram งานประเภทนี้อาจใช้ระบบผสมหรือแยก Critical Load หลายระดับ และต้องให้วิศวกรตรวจการป้องกันกับลำดับควบคุมอย่างละเอียด
Checklist ก่อนรับใบเสนอราคาแบตเตอรี่โซลาร์เซลล์
- ระบุเป้าหมายให้ชัด: ใช้ไฟกลางคืน สำรองไฟ หรือทั้งสองอย่าง
- แนบรุ่นและอายุของแผง PV Inverter และอุปกรณ์ Monitoring เดิม
- ระบุไฟ 1 เฟส/3 เฟส เมนเบรกเกอร์ และโหลดที่ต้องการสำรอง
- ขอ Single Line Diagram ที่แสดงจุด AC/DC Coupling และจุดตัดแยกโครงข่าย
- ขอ Compatibility List ของแบตเตอรี่–อินเวอร์เตอร์และเวอร์ชัน Firmware ที่รองรับ
- เทียบ Usable Energy (kWh), Continuous/Peak Power (kW) และเงื่อนไขอุณหภูมิ
- ถามว่าไฟดับแล้วโซลาร์ยังชาร์จแบตได้หรือไม่ และสำรองวงจรใดจริง
- ขอรายการ Backup Box, Gateway, มิเตอร์, CT, ตู้ Critical Load และงานเดินสายให้ครบ
- ตรวจขอบเขต RTE ที่ผู้ผลิตระบุว่าเป็นระดับแบต DC หรือทั้งระบบ AC
- ตรวจเงื่อนไขรับประกันจำนวนปี Energy Throughput ความจุคงเหลือ และผู้รับผิดชอบค่าแรง
- ถามแผนขยายแบตในอนาคต: จำนวนโมดูลสูงสุด รุ่นที่เพิ่มภายหลังได้ และข้อกำหนดอายุแบตต่างล็อต
- กำหนดการทดสอบ Commissioning และเอกสารส่งมอบก่อนเซ็นรับงาน
อ่านต่อได้ที่ คู่มือเลือกแบตเตอรี่โซลาร์เซลล์, วิธีคำนวณขนาดแบตเตอรี่, คู่มือเลือกอินเวอร์เตอร์, DC/AC Ratio และ Inverter Clipping และ ความสำคัญของ Single Line Diagram

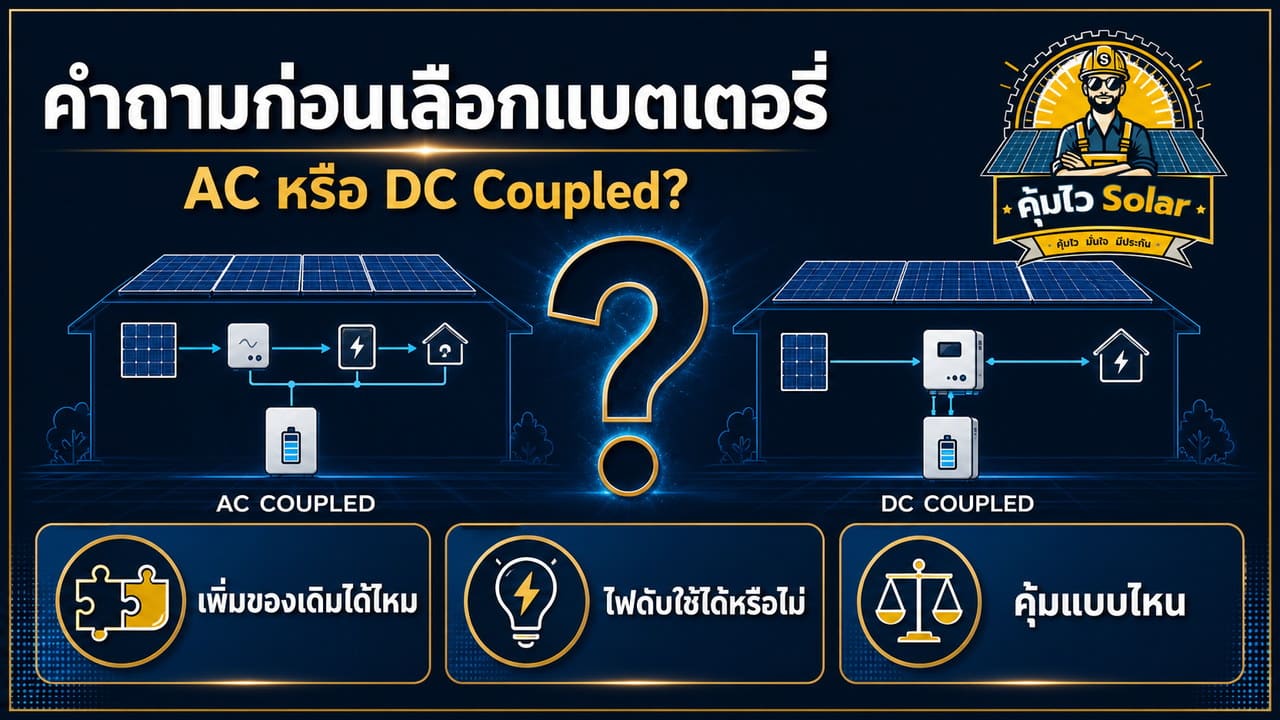

FAQ: คำถามพบบ่อยเรื่อง AC-Coupled และ DC-Coupled Battery
AC-Coupled Battery แพงกว่า DC-Coupled เสมอไหม
ไม่เสมอ งานติดตั้งใหม่อาจมีอุปกรณ์ซ้ำมากกว่า แต่ในงาน Retrofit ระบบ AC-Coupled อาจคุ้มกว่าเพราะเก็บ PV Inverter เดิมไว้ได้ ต้องเทียบต้นทุนพร้อมใช้งานทั้งหมด ไม่ใช่ราคาแบตอย่างเดียว
DC-Coupled มีประสิทธิภาพดีกว่าเสมอหรือไม่
เส้นทางชาร์จจากโซลาร์เข้าแบตมีขั้นตอนแปลงไฟน้อยกว่า แต่ประสิทธิภาพทั้งระบบขึ้นกับอุปกรณ์และจุดวัด ควรเทียบ Datasheet ภายใต้ขอบเขตเดียวกัน
อินเวอร์เตอร์ On-Grid เดิมเพิ่ม AC-Coupled Battery ได้เลยไหม
อาจทำได้ แต่ไม่ใช่ทุกระบบ ต้องตรวจการเชื่อมต่อ มิเตอร์/CT ระบบควบคุม Anti-islanding และความสามารถระหว่างโหมด Backup จากเอกสารของผู้ผลิตและแบบหน้างาน
บ้านที่ใช้ Micro Inverter ควรเลือกแบบใด
AC-Coupled มักเป็นจุดเริ่มต้นที่สมเหตุผล เพราะโซลาร์เดิมจ่ายไฟฝั่ง AC อยู่แล้ว แต่ต้องตรวจความเข้ากันได้กับ Battery Inverter และการควบคุมเมื่อไฟดับ
มีแบตเตอรี่แล้วบ้านจะไม่ดับใช่ไหม
ไม่ใช่ ต้องมีระบบ Backup ที่ออกแบบและแยกวงจรถูกต้อง หากโหลดเกินกำลัง แบตหมด หรืออุปกรณ์ไม่รองรับ ระบบยังหยุดจ่ายได้
AC-Coupled หมายถึงใช้แบตเตอรี่ AC หรือไม่
ไม่ใช่ แบตเตอรี่เก็บพลังงานภายในเป็น DC คำว่า AC-Coupled หมายถึงชุดแบตเตอรี่เชื่อมกับระบบโซลาร์ผ่านฝั่ง AC และมี Inverter/Charger ของตัวเอง
ระบบเดียวใช้ทั้ง AC และ DC Coupling ได้ไหม
บางระบบ Microgrid หรือ Hybrid Architecture ทำได้ แต่การควบคุมและป้องกันซับซ้อนขึ้น ต้องอ้างอิงสถาปัตยกรรมที่ผู้ผลิตรองรับและแบบวิศวกรรม ไม่ควรต่อผสมเองจากอุปกรณ์ที่ไม่ผ่านการรับรองร่วมกัน
ข้อสรุป: AC-Coupled เหมาะจะนำมาเทียบเมื่อมีระบบโซลาร์เดิมและต้องการลดการรื้อเปลี่ยนอุปกรณ์ ส่วน DC-Coupled เหมาะจะนำมาเทียบเมื่อออกแบบระบบใหม่พร้อมแบตเตอรี่ แต่ตัวเลือกที่เหมาะที่สุดต้องตอบสามคำถามพร้อมกัน: ใช้ระบบเดิมอะไร ต้องการสำรองโหลดเท่าไร และอุปกรณ์ทุกตัวรองรับกันตามเอกสารหรือไม่ ก่อนตัดสินใจควรส่งรูปมิเตอร์ ตู้ไฟ รุ่นอินเวอร์เตอร์เดิม บิลค่าไฟ และรายการโหลดสำรองให้ทีมออกแบบตรวจหน้างาน
แหล่งอ้างอิงทางเทคนิค: U.S. Department of Energy: Inverters and Grid Services, NREL: PV-Plus-Battery AC/DC Coupling, NREL Solar PV and Storage Cost Benchmark, SolarEdge: AC-Coupled vs DC-Coupled, SMA Repowering และ Victron AC-Coupling Technical Guide ตรวจสอบเมื่อ 25 สิงหาคม 2569
