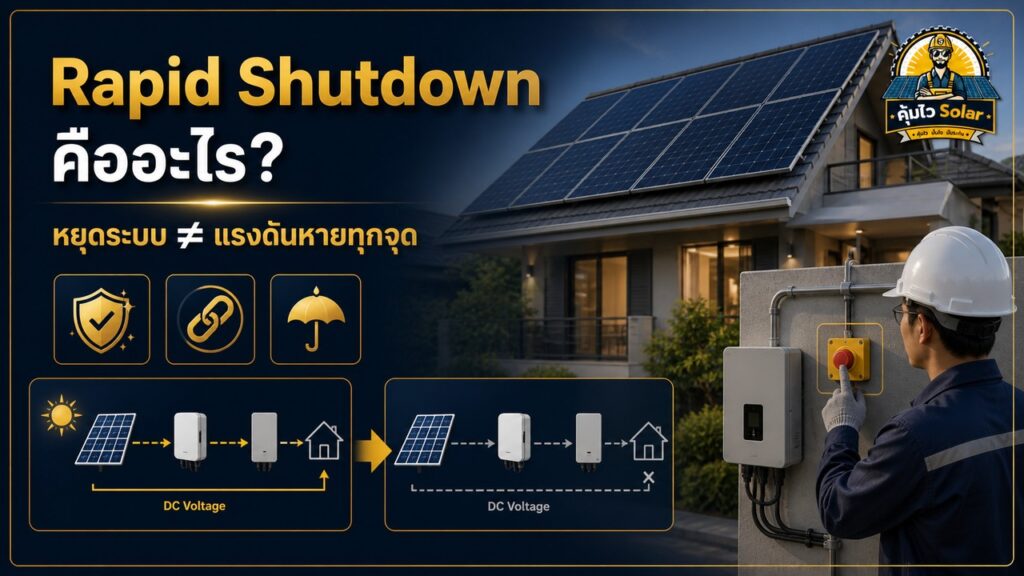

Rapid Shutdown คือแนวคิดและฟังก์ชันสำหรับลดอันตรายจากแรงดันไฟฟ้าฝั่งแผงโซลาร์เซลล์อย่างรวดเร็วเมื่อมีการสั่งหยุดระบบ โดยเฉพาะในเหตุฉุกเฉินหรือเมื่อต้องเข้าปฏิบัติงานใกล้สายและแผงบนอาคาร คำนี้มักถูกเรียกย่อว่า RSD หรือระบบหยุดฉุกเฉินโซลาร์ แต่ไม่ได้หมายถึงอุปกรณ์กล่องเดียวเสมอไป บางระบบใช้ Rapid Shutdown Device ระดับแผงร่วมกับตัวส่งสัญญาณและอินเวอร์เตอร์ บางระบบใช้ Power Optimizer ที่มีฟังก์ชันลดแรงดัน และบาง Micro Inverter ลดระยะสาย DC แรงดันสูงด้วยสถาปัตยกรรมของตัวเอง
สิ่งสำคัญคือ Rapid Shutdown ไม่ใช่คำเดียวกับ Optimizer หรือ Micro Inverter แม้อุปกรณ์เหล่านี้อาจช่วยให้ระบบผ่านข้อกำหนดหรือบรรลุเป้าหมายด้านความปลอดภัยในบางประเทศและบางรุ่น บทความนี้อธิบายความต่าง วิธีอ่านแบบและใบเสนอราคา รวมถึงตัวอย่างจากเอกสาร Atmoce โดยไม่สรุปว่า Rapid Shutdown เป็นข้อบังคับทุกโครงการในประเทศไทย การตัดสินใจต้องตรวจมาตรฐานที่โครงการอ้างอิง ข้อกำหนดเจ้าของอาคาร คู่มือรุ่น และผลการออกแบบของวิศวกร

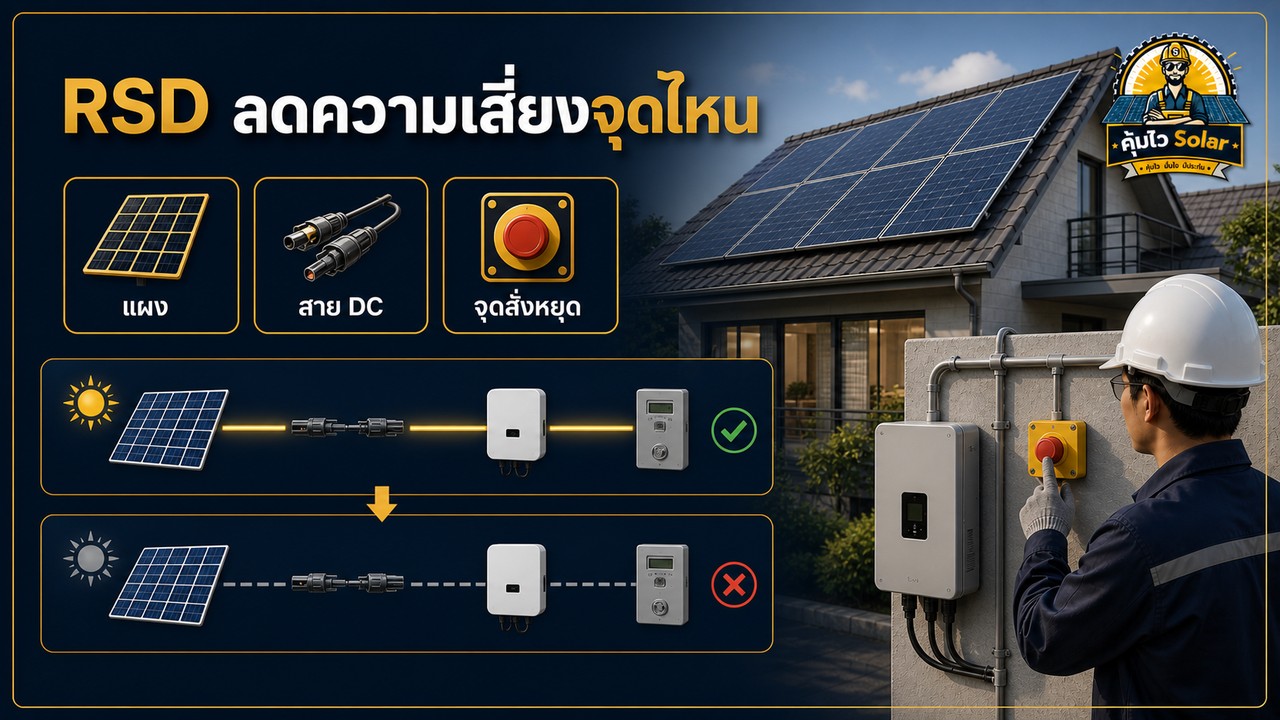

Rapid Shutdown คืออะไร และช่วยลดความเสี่ยงส่วนใด
ระบบ On-Grid มีฟังก์ชันหยุดจ่ายไฟเข้ากริดเมื่อไฟฟ้าจากโครงข่ายผิดปกติหรือดับ แต่การหยุดอินเวอร์เตอร์ไม่ได้แปลว่าสาย DC ทุกช่วงบนหลังคาจะไม่มีแรงดันทันที เพราะแผงยังรับแสงและสร้างไฟฟ้า Rapid Shutdown จึงมุ่งลดแรงดันหรือจำกัดพลังงานในตัวนำที่กำหนดภายในเวลาที่มาตรฐานของตลาดนั้นระบุ เพื่อให้ผู้ปฏิบัติงานเข้าพื้นที่ได้ปลอดภัยขึ้นตามขอบเขตที่ระบบรับรอง
ในสหรัฐอเมริกา NEC มาตรา 690.12 เป็นบริบทที่ทำให้คนพบคำว่า Rapid Shutdown บ่อย ผู้ผลิตอย่าง Enphase และ SolarEdge จึงระบุการปฏิบัติตาม NEC และเงื่อนไขติดตั้งในเอกสารตลาดอเมริกา ข้อมูลเหล่านี้ช่วยอธิบายหลักการและรูปแบบผลิตภัณฑ์ แต่ไม่ควรถูกนำมาอ้างว่าเป็นกฎหมายไทยโดยอัตโนมัติ โครงการในประเทศไทยต้องยืนยันข้อกำหนดกับผู้ออกแบบ เจ้าของอาคาร หน่วยงานที่เกี่ยวข้อง และเอกสารที่ใช้ยื่นจริง
Rapid Shutdown ไม่เท่ากับสวิตช์ตัดไฟ AC, DC Isolator หรือเบรกเกอร์ อุปกรณ์เหล่านี้อาจเป็นส่วนหนึ่งของลำดับหยุด แต่ RSD ต้องพิสูจน์ว่าแรงดันในจุดที่กำหนดลดลงตามสถาปัตยกรรมและคู่มือของชุด

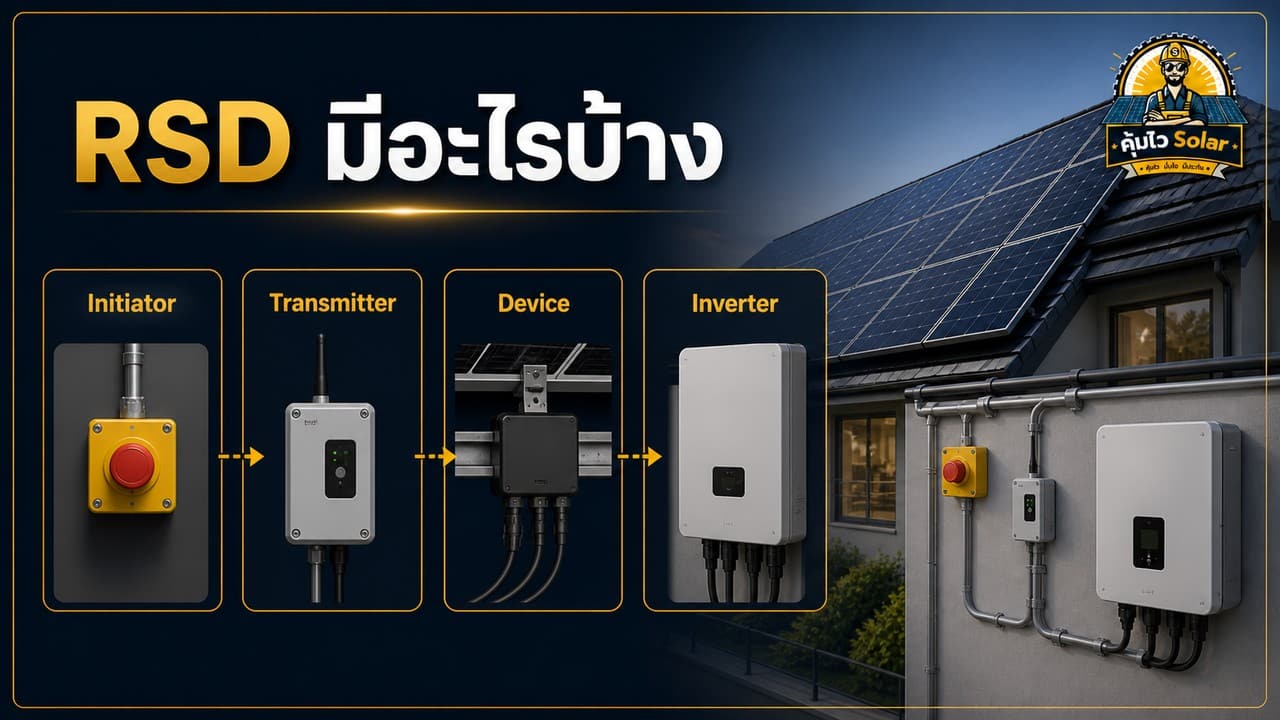

หลักการและส่วนประกอบของระบบ Rapid Shutdown
ระบบ RSD ที่ใช้กับ String Inverter โดยทั่วไปอาจประกอบด้วยอุปกรณ์เริ่มคำสั่งหยุด (Initiator), ตัวส่งสัญญาณ, อุปกรณ์ระดับแผงหรือระดับ String, อินเวอร์เตอร์ และวงจรจ่ายไฟ/สื่อสาร เมื่อระบบได้รับคำสั่งหรือสูญเสียสัญญาณตามการออกแบบ อุปกรณ์จะลดหรือแยกแรงดันที่จุดกำหนด การทำงานจริงอาจใช้สัญญาณบนสายไฟ การสื่อสารเฉพาะ หรือวงจรควบคุมอื่น จึงต้องเลือกอุปกรณ์ที่ผ่านการรับรองร่วมกันเป็นระบบ
- Initiator: จุดเริ่มคำสั่ง เช่น สวิตช์ที่ระบุชัด การตัดแหล่งจ่าย หรือระบบฉุกเฉินของอาคารตามคู่มือ
- Transmitter/Controller: สร้างหรือส่งสัญญาณให้ Device รับรู้ว่ายังอนุญาตให้ทำงาน
- Rapid Shutdown Device: ติดตั้งใกล้แผงหรือในตำแหน่งที่ระบบกำหนด เพื่อลดหรือแยกแรงดัน
- Inverter และอุปกรณ์ป้องกัน: ต้องรองรับวิธีสื่อสาร ลำดับหยุด และขอบเขต String ตามรายการ Compatibility
- ป้ายและเอกสาร: ระบุตำแหน่งสั่งหยุด ขอบเขตที่ยังอาจมีไฟ และขั้นตอนตรวจสอบสำหรับผู้เกี่ยวข้อง
จุดผิดพลาดที่พบบ่อยคือเลือก Device จากคำว่า “รองรับ RSD” แต่ไม่ตรวจจำนวนแผงต่อ String รุ่น Transmitter แรงดันทำงาน การจัดสาย และการรบกวนสัญญาณ อีกกรณีคือทดสอบเพียงว่าอินเวอร์เตอร์หยุดผลิต แต่ไม่วัดแรงดันในจุดและเวลาที่แผน Commissioning กำหนด ใบส่งมอบจึงควรบันทึกรุ่น Firmware ผังการเชื่อมต่อ และผลทดสอบของระบบจริง

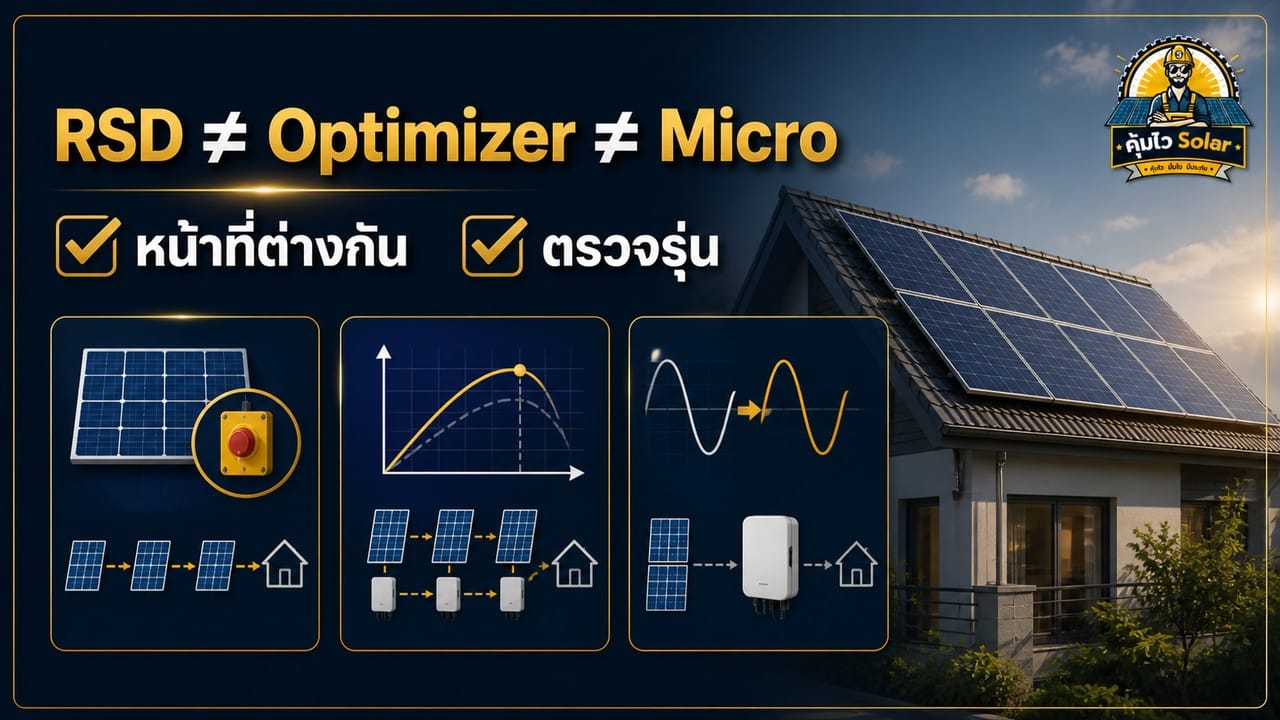

Rapid Shutdown ต่างจาก Optimizer และ Micro Inverter อย่างไร
| แนวทาง | หน้าที่หลัก | เกี่ยวกับ RSD อย่างไร | สิ่งที่ต้องตรวจ |
|---|---|---|---|
| RSD Device | ลดหรือแยกแรงดันเมื่อได้รับคำสั่งหยุด | ออกแบบมาเพื่อ Rapid Shutdown โดยตรง | Compatibility, จำนวน Device, สัญญาณ และการรับรองของชุด |
| Power Optimizer | จัดการจุดทำงานหรือ Monitoring ระดับแผงตามรุ่น | บางรุ่นมีฟังก์ชัน Rapid Shutdown เมื่อจับคู่กับอินเวอร์เตอร์ที่กำหนด | อย่าเหมารวม Optimizer ทุกรุ่น ตรวจ Datasheet และระบบที่รับรอง |
| Micro Inverter | แปลง DC เป็น AC ใกล้หรือใต้แผง | บางระบบระบุเป็น PVRSE หรือมี Rapid Shutdown ในตัวตามตลาด/รุ่น | ตำแหน่งติดตั้ง ขอบเขต DC อุปกรณ์ AC และเอกสารรับรอง |
ดังนั้น “มี Optimizer” ไม่ได้แปลว่า “ผ่าน Rapid Shutdown” เสมอ และ “เป็น Micro Inverter” ก็ไม่ควรใช้แทนการตรวจเอกสารรับรอง Enphase ระบุเงื่อนไข PVRSE ของรุ่นและตลาดในคู่มือ โดยกำหนดตำแหน่ง Micro Inverter/ขั้ว DC และ Initiator ส่วน SolarEdge ระบุความสัมพันธ์ระหว่าง Optimizer จำนวนต่อ String และอินเวอร์เตอร์ที่รองรับ Rapid Shutdown ใน Datasheet บางรุ่น ทั้งสองตัวอย่างยืนยันว่าต้องอ่านเป็นชุด ไม่ใช่อ่านชื่ออุปกรณ์แยกชิ้น
สำหรับ Atmoce เอกสาร APAC ของ MI Series 1-in-1 ระบุ “Rapid shut down” เป็น Key Feature และ User Manual ©2025 ครอบคลุมรุ่น MI-360 ถึง MI-600 พร้อมขั้ว Stäubli MC4 และการสื่อสาร PLC ข้อมูลนี้ใช้เป็นตัวอย่างสถาปัตยกรรม Micro Inverter เฉพาะรุ่นในเอกสาร ไม่ใช่หลักฐานว่า Atmoce ทุกรุ่น ทุก Firmware หรือทุกแบบติดตั้งผ่านข้อกำหนดเดียวกัน ต้องขอ Datasheet, Certificate และคู่มือฉบับตรงกับรุ่น/ภูมิภาคที่เสนอ
กรณีใดควรพิจารณา Rapid Shutdown
Rapid Shutdown ควรถูกพิจารณาเมื่อมาตรฐานหรือข้อกำหนดโครงการระบุ เมื่อเจ้าของอาคารหรือบริษัทประกันกำหนด เมื่อมีสาย DC ผ่านพื้นที่อาคารมาก หรือเมื่อแผนความปลอดภัยต้องการวิธีลดแรงดันใกล้แผงที่ตรวจพิสูจน์ได้ อาคารที่มีทีมฉุกเฉินประจำอาจให้ความสำคัญกับป้าย จุด Initiator และการฝึกใช้งานมากกว่าบ้านทั่วไป
การเพิ่ม RSD มีต้นทุน Device การติดตั้ง การทดสอบ และการบำรุงรักษา อุปกรณ์บนหลังคาที่เพิ่มขึ้นก็เป็นจุดที่ต้องเข้าถึงเมื่อเสีย จึงต้องเปรียบเทียบ String + RSD, String + Optimizer ที่รองรับ และ Micro Inverter เป็นระบบ ไม่ใช่เพิ่มอุปกรณ์โดยไม่ออกแบบ
โครงการที่ไม่มีข้อกำหนดชัดเจนอาจใช้ Rapid Shutdown เป็นมาตรการเสริมได้ แต่ควรบันทึกเหตุผล แรงดัน ตำแหน่งวัด เวลา และสภาพทดสอบ ไม่ควรใช้คำว่า “ปลอดภัยกว่า” โดยไม่มีวิธี Commissioning
Checklist ตรวจแบบ ใบเสนอราคา และ Commissioning
- ข้อกำหนดอ้างอิง: ระบุว่าต้องการ RSD เพราะมาตรฐานใด เงื่อนไขเจ้าของอาคารใด หรือเป็นมาตรการเสริม
- สถาปัตยกรรม: วาดตำแหน่งแผง Device, Transmitter, Initiator, อินเวอร์เตอร์ ตู้ไฟ และจุดวัดแรงดัน
- Compatibility: ระบุยี่ห้อ รุ่น Firmware จำนวนแผงต่อ String และเอกสารที่ยืนยันการทำงานร่วมกัน
- ขอบเขตการหยุด: อธิบายว่าส่วนใดลดแรงดัน ส่วนใดยังอาจมีไฟ และต้องรอนานเท่าไรตามมาตรฐาน/คู่มือที่อ้างอิง
- ป้ายและการเข้าถึง: จุดสั่งงานต้องระบุชัด เข้าถึงได้ตามแผน และไม่ทำให้ผู้ใช้เข้าใจผิดว่าอุปกรณ์ทุกชิ้นไม่มีไฟ
- Commissioning: ทดสอบ Initiator วัดแรงดัน/เวลาในจุดกำหนด ตรวจ Alarm และบันทึกผลพร้อมเครื่องมือที่ใช้
- ส่งมอบ: เก็บ SLD, Datasheet, Certificate, Serial Number, รูปตำแหน่งอุปกรณ์ และขั้นตอนทดสอบซ้ำ
หากใบเสนอราคาเขียนเพียง “มี Rapid Shutdown” ให้ถามต่อทันทีว่าเกิดจากอุปกรณ์ใด ผ่านการรับรองร่วมกับอินเวอร์เตอร์รุ่นไหน และจะทดสอบอย่างไร หากผู้ขายตอบด้วยคุณสมบัติ Optimizer หรือ Monitoring เพียงอย่างเดียว ยังไม่ถือว่าอธิบาย Rapid Shutdown ครบ อ่านพื้นฐานประเภทอินเวอร์เตอร์เพิ่มเติมได้ที่ อินเวอร์เตอร์โซล่าเซลล์เลือกแบบไหนดี
แหล่งข้อมูลหลักที่ใช้ตรวจทาน
- Enphase Quick Install Guide: เงื่อนไข PVRSE และข้อควรระวัง
- SolarEdge S1500 Datasheet: เงื่อนไข String เมื่อใช้กับอินเวอร์เตอร์ที่รองรับ Rapid Shutdown
- Atmoce MI Series Microinverter Data Sheet APAC และ User Manual ©2025: Key Feature/รุ่น/ขั้วต่อของเอกสาร
FAQ เรื่อง Rapid Shutdown
Rapid Shutdown คือการปิดอินเวอร์เตอร์ใช่ไหม?
ไม่ใช่เพียงการปิดอินเวอร์เตอร์ เพราะแผงยังสร้างไฟเมื่อรับแสง RSD มุ่งลดหรือแยกแรงดันในตัวนำที่กำหนดตามสถาปัตยกรรมและมาตรฐานที่ระบบอ้างอิง
Rapid Shutdown เป็นข้อบังคับทุกบ้านในประเทศไทยหรือไม่?
ไม่ควรกล่าวเช่นนั้น ต้องตรวจข้อกำหนดที่ใช้กับโครงการ เจ้าของอาคาร และแบบยื่นจริง บทความนี้ใช้ NEC ของสหรัฐฯ เป็นบริบทอธิบายผลิตภัณฑ์ ไม่ใช่ข้อสรุปกฎหมายไทย
Optimizer ทุกตัวทำ Rapid Shutdown ได้หรือไม่?
ไม่ได้ ต้องตรวจรุ่น อินเวอร์เตอร์ จำนวนอุปกรณ์ต่อ String วิธีสื่อสาร และใบรับรองของชุด บาง Optimizer มีฟังก์ชันนี้เฉพาะเมื่อจับคู่ตามที่ผู้ผลิตกำหนด
Micro Inverter ต้องติด RSD เพิ่มหรือไม่?
ขึ้นกับรุ่น ตลาด และข้อกำหนด บางระบบระบุ PVRSE หรือ Rapid Shutdown ในตัว แต่ต้องตรวจเอกสารรับรองและเงื่อนไขตำแหน่งติดตั้งของรุ่นจริง
ทดสอบ Rapid Shutdown อย่างไร?
ผู้ติดตั้งต้องสั่งงานผ่าน Initiator ตามแบบ แล้ววัดแรงดันและเวลาในจุดที่แผน Commissioning กำหนด พร้อมตรวจสถานะและ Alarm ไม่ควรให้เจ้าของบ้านเปิดตู้หรือถอดขั้วเอง
RSD ช่วยดับไฟที่แผงหรือไม่?
RSD ลดอันตรายทางไฟฟ้าตามขอบเขตที่ออกแบบ ไม่ได้ทำให้แผงหยุดรับแสงและไม่ใช่อุปกรณ์ดับเพลิง จึงยังต้องใช้มาตรการ Fire Safety และขั้นตอนฉุกเฉินอื่นร่วมกัน
สรุป: Rapid Shutdown เป็นระบบลดแรงดันฉุกเฉินที่ต้องมองเป็นชุด ตั้งแต่ Initiator การสื่อสาร Device อินเวอร์เตอร์ ไปจนถึงการทดสอบ Optimizer และ Micro Inverter อาจมีบทบาท แต่ไม่ใช่คำเดียวกัน ขอเอกสารรุ่นจริง ระบุเกณฑ์ Commissioning และหลีกเลี่ยงการอ้างข้อกำหนดต่างประเทศเป็นข้อบังคับไทยโดยอัตโนมัติ
